Axe rotatif avec 3Jaw Chuck Tool pour graveur laser 60/100/130W

Product Description

Axe rotatif CNC

Nous vous offrons un axe rotatif supérieur avec un mandrin à 3 mâchoires de 80mm. En raison du mouvement rotatif du quatrième axe rotatif, il est disponible pour le procédé stéréoscopique pour un cylindrique, courbé, rond, etc. La machine de gravure à quatre axes est largement utilisée dans le rouleau, le stigma, le bambou, et ainsi de suite.
Paramètres du produit
Excellent moteur
Chuck précis
Queue précise



Key Features Qualité extraordinaire
Le corps entièrement métallique présente une résistance particulière, une ténacité et une résistance à l'usure. En même temps, il n'est pas facile de rouiller après un traitement spécial. moteur pas à pas fort
L'axe rotatif et la queue adoptent un moteur pas à pas biphasé avec un taux de conversion élevé, un contrôle stable et un positionnement précis. Chuck de précision

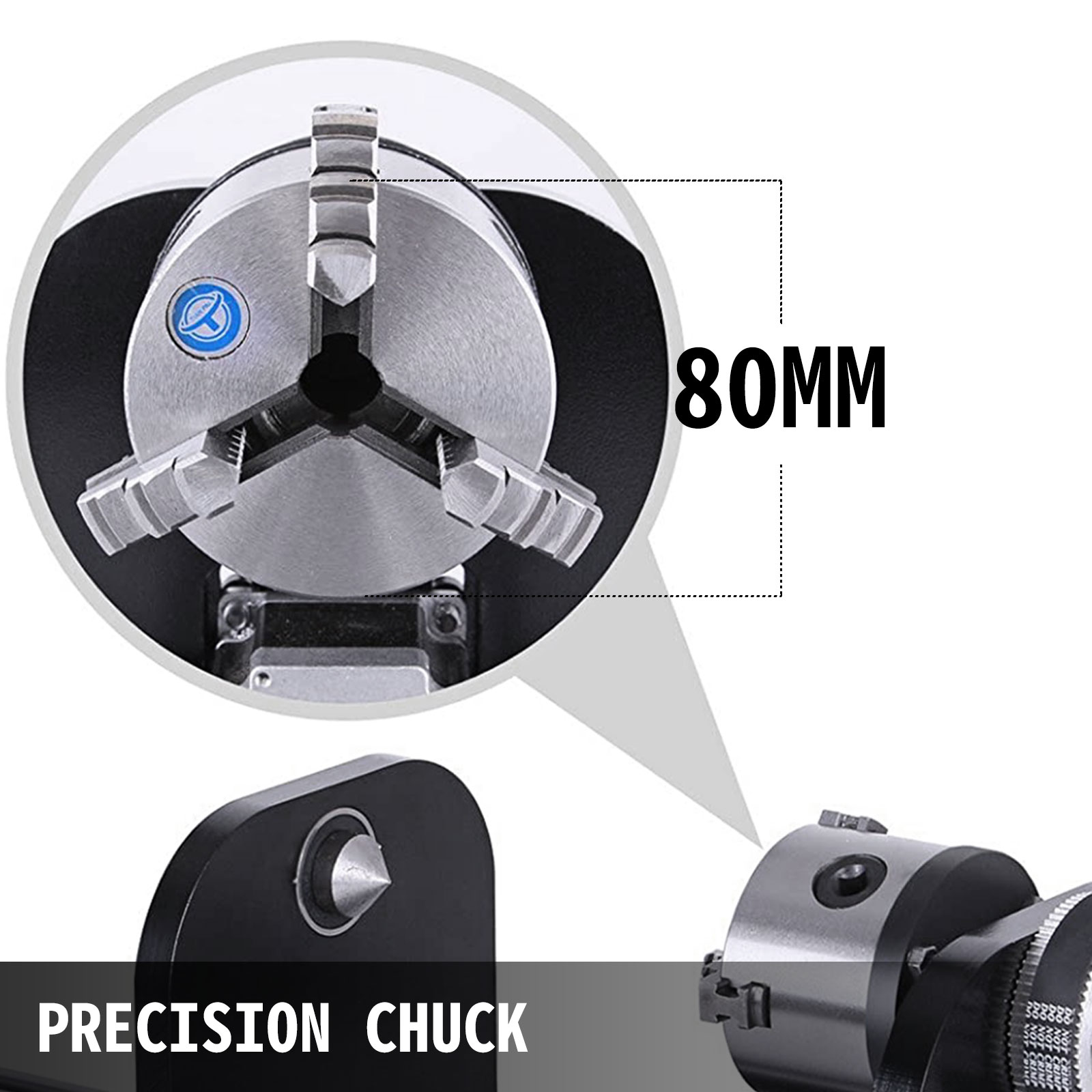

Le mandrin de 80mm avec une haute précision fournit un positionnement plus précis et une bonne concentricité, adapté au serrage de différents types de matériaux, haute compatibilité. Queue de haute précision
Le haut de queue de haute qualité et de haute précision avec une meilleure adaptabilité peut ajuster la longueur du doigt en fonction des besoins réels. Base solide
La base de la machine est en matériau robuste et a été épaississue pour assurer sa stabilité pendant le fonctionnement. Large Application
La machine de gravure à quatre axes est largement utilisée dans le rouleau, le stigma, le bambou et peut également être appliquée en cylindrique, courbe, ronde, etc. Spécifications
Voltage nominal: 2.07v DC
Résistance de phase (20℃) 1,38× (1±15%) ω/phase
La torque statique maximale: ≥780mn. M
Swing (arbre à voir): A-Ab-B-direction dans le sens horaire
Fréquence maximale de fonctionnement sans charge: ≥2500pps
Résistance électrique: Ac600v / 1ma / 1s
Inertie du rotor: 220g. ㎡
Angle d'étape: 1,8 ° ± 0,09 °
Courant nominal: DC 1a / Phase
Inductance (1khz): 30 × (1 ± 20%) Mh / Phase
Détenter Rorque: 320g. Cm Réf.
Fréquence maximale de démarrage sans charge: ≥1500 Pps
Résistance à l'isolation: ≥100mω (DC 500v)
Grade d'isolation: B
Qualité 0.8kg Réf.
Matériel de poulie: H62
Forme de dent: Mxl
Nombre de dents Z=20
Pitch des dents P=2.032
Cercle de pas: φ12.936
Cercle extérieur: φ12.428±0.003
Dimensions du produit: 152 × 4500 × 178 (H/L/W mm) Contenu du paquet
1 x axe rotatif
Caractéristiques et détails
【PARAMETRES DE PRODUIT】- Forme de dent: Mxl, nombre de dents Z = 20, pas de dents P = 2,032, cercle de pas: φ12,936, cercle extérieur: φ12,428 ± 0,003, rapport: 1: 2,5 induction de poulie synchrone.
【MOTOR EXCELLENT】- Cet axe rotatif du routeur utilise un nouveau moteur pas à pas à quatre fils à deux phases 57-2A avec un couple de force de 1,8N, un contrôle stable, un positionnement précis et un taux de conversion élevé.
CHUCK PRECISE - Le mandrin de 80mm présente une haute précision et une bonne durabilité, adapté au serrage de différents types de matériaux. Après un traitement spécial, le mandrin n'est pas facile à rouiller.
QUEITE PRECISE - Le haut de queue de haute précision installé sur la plaque inférieure peut régler librement la longueur du doigt au besoin, offrant une certaine résistance, une certaine ténacité et une certaine résistance à l'usure.
BASE SOLIDE - La base de l'axe rotatif CNC adopte un traitement d'épaississement spécial, ce qui permet à la machine d'avoir une bonne stabilité pendant l'opération.
