Ancre annulaire PSRe 6x 80/22

• AGRÉMENT TECHNIQUE EUROPÉEN : ETA 05/0242 option 7
• CERTIFICAT : CE 1219-DPC-0006
• Matériau : acier de construction
• Protection contre la corrosion : revêtement de zinc électrolytique
• Poids kg/1pc : 0,015
• Charge de cisaillement : 297 kg
• Charge de rupture : 400 kg

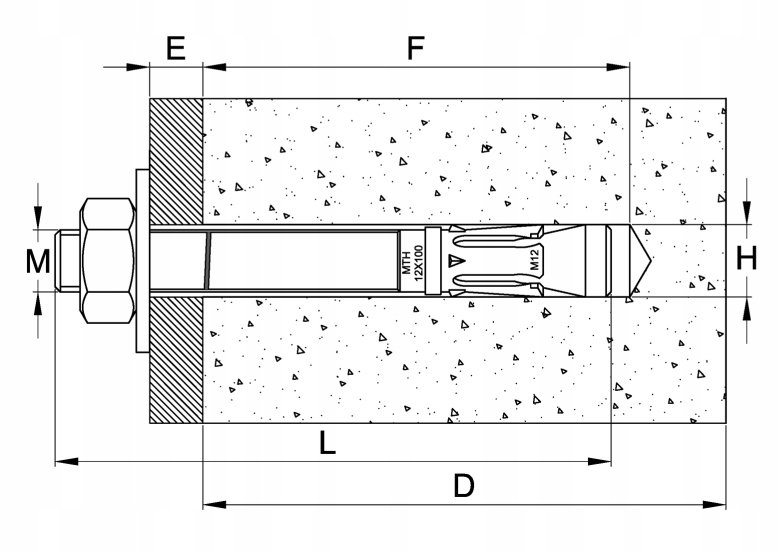

Dimensions :

M x L ​​/ H / P / E / D

M6 x 80 / fi. 6.0 / 55mm / 22mm / 100mm

Pour la fixation de profilés et structures métalliques, de caillebotis, de garde-corps, de machines et autres éléments structurels et équipements d'installations, sur des supports de construction en béton non fissuré min. B20, pierre naturelle à structure dense ou brique pleine.

Angles - caractéristiques :

• structure annulaire
• avec écrou et rondelle
• Agrément technique européen ETA

Nomenclature courante :

Connecteurs à manchon, chevilles d'expansion, chevilles murales, chevilles métalliques



RECOMMANDATIONS D'INSTALLATION POUR LES CONNECTEURS EN ACIER type PSRE

1. Le trou de fixation doit être percé perpendiculairement à la surface et nettoyé.
2. En cas d'échec du perçage, percer un trou à une distance d'au moins 1,5 fois la profondeur d'ancrage.
3. Le connecteur doit être inséré à l'aide de légers coups de marteau.
4. Installation : Le serrage du connecteur doit être effectué à l'aide d'une clé dynamométrique.
5. Il convient de s'assurer qu'après expansion du connecteur, la rondelle sous l'écrou est fermement pressé contre l'élément fixé.
6. Toutes les données techniques et les tableaux se trouvent dans l'agrément technique AT-15-7574/2008. Les paramètres qui y sont indiqués ne doivent pas être dépassés.
