Ancrage mécanique IsolBau ETA Schwerlastanker M10x150mm

Stahlanker M10x150 ETA

La cheville est la forme la plus élevée de la fixation des éléments de construction.
Il est souvent utilisé dans les constructions comme outil de réparation mécanique. Der Mörtel zeichnet sich durch eine außergewöhnliche Festigkeit aus. Seine Anwendungsmöglichkeiten sind sehr vielfältig.

Spreizanker sind für die Befestigung von Bauwerken und Gegenständen an verschiedenen Arten von Beton und anderen Untergründen bestimmt. Regardons de plus près ce qui se passe ici.

Anker aus Kohlenstoffstahl mit galvanischer Beschichtung sind general korrosionsbeständig.

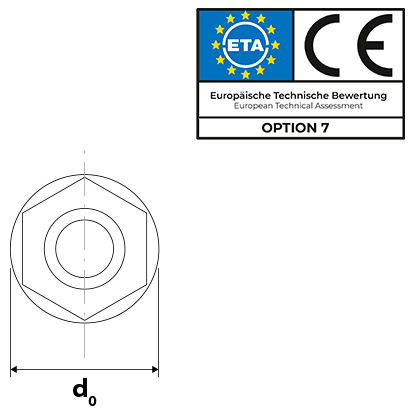

ETA-Zulassung, Option 7

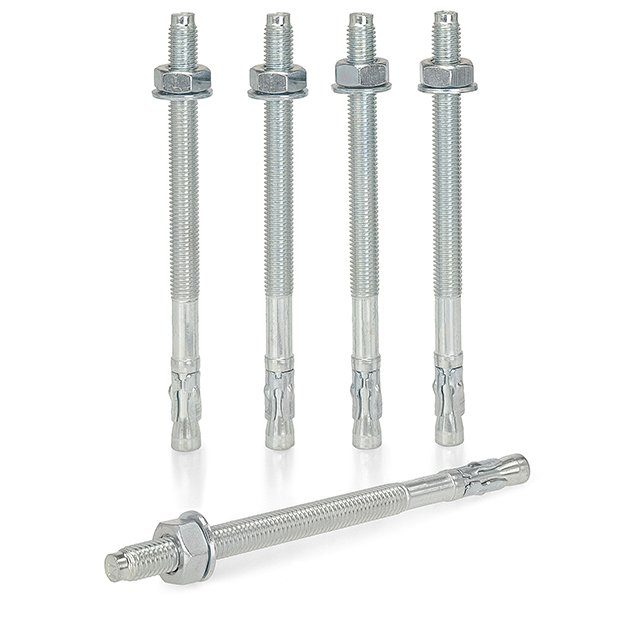

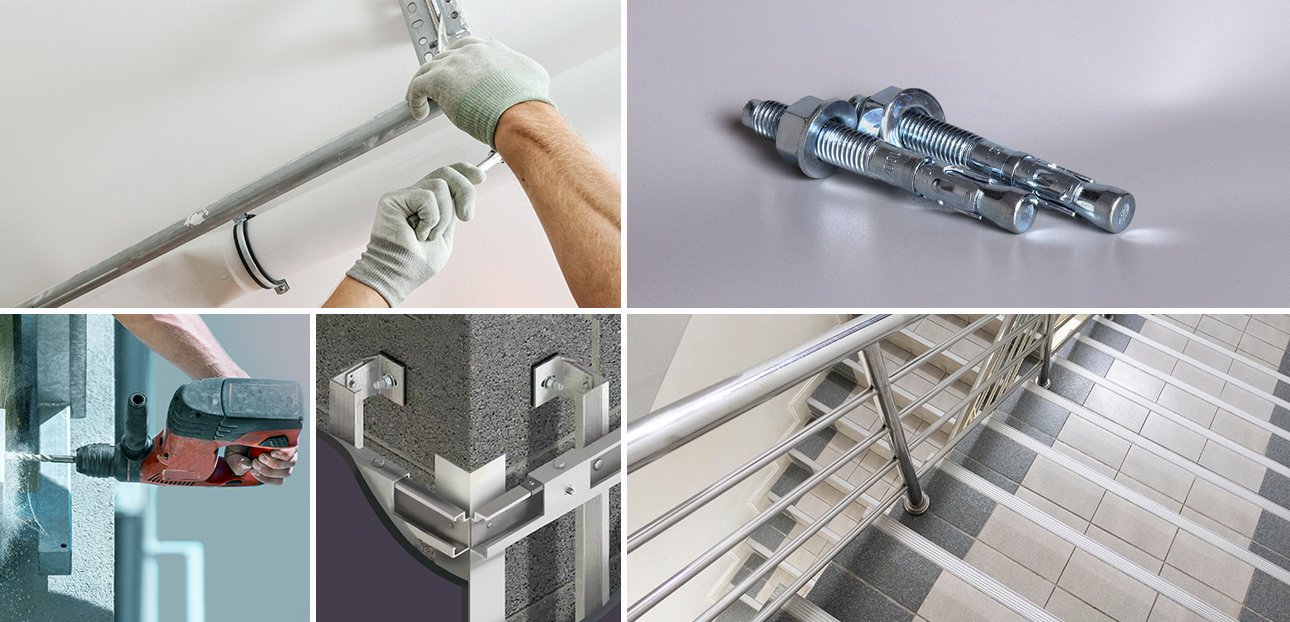

Mechanischer Stahlanker

Ler mechanische Anker besteht aus Kohlenstoffarmem Stahl and ist zum Schutz vor Korrosion mit einer Zinkschicht überzogen. Il est préférable d'avoir une machine à laver avec un panneau de commande, un support de sécurité avec un support pour les jambes et un clip de fixation. Die Verankerung im Untergrund erfolgt durch Anziehen der Mutter mit dem entsprechenden Drehmoment, wodurch der Spreizclip in Bewegung gerät.

Propriétés :

• Schnelle et einfache Montage durch das Einschlagen des Ankers in ein vorgebohrtes Loch und Festziehen
• Unmittelbare Belastbarkeit
• Le Lochdurchmesser entspricht dem Durchmesser der Ankerschaft
• Inklusive Mutter und Unterlegscheibe
• Kaltverformter Stahl verhindert Schaftbruch beim Einschlagen et Festziehen
• Statische et quasi-statische Belastungen
• Verankerungen mit Anforderungen bezüglich der Feuerwiderstandsfähigkeit
• Montage von Maschinen und Anlagen
• Montage von Geländern, Handläufen et Brüstungen innerhalb im Innenbereich
• Montage von Constructions en acier et éléments de décoration
• Montage de constructions métalliques légères et moyennes dans l'intérieur

Détails du produit

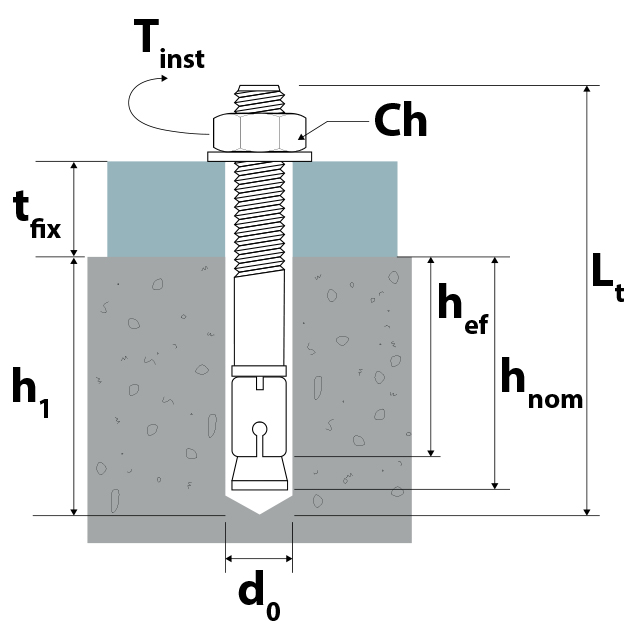

[d0]:.	Mesure d'ancre
[Lt]:	Dübellänge
[Tfix]:	Fixierbare Dicke
[f]	Gewindelänge
[h1]:	Mindestlochtiefe
[hnom]:	Gesamtverankerungstiefe
[hef]:	Effective Verrankerungstiefe
[df] :	Lochdurchmesser in der Halterung
[Ch] :	Schraubenschlüssel
[Tinst] :	Moment d'habillage

art	descr.	d₀ mm	L mm	t?ᵢₓ mm	h1 mm	hₙₒₘ mm	hₑ? mm	Tᵢₙₛₜ mm	Ch mm
ISB01	8x65	8	65	7	60	55	48	15	13
ISB02	8x75	75	17
ISB03	A2 8x75	75	25
ISB04	8x95	95	37
ISB05	8x115	115	57
ISB06	10x75	10	75	10	75	68	60	40	17
ISB07	10x90	90	25
ISB08	A2 10x90	90	30
ISB09	10x100	100	30
ISB10	A2 10x100	100	40
ISB11	10x120	120	50
ISB12	A2 10x120	120	60
ISB13	10x150	150	85
ISB14	10x170	170	105
ISB15	12x90	12	90	8	85	80	70	60	19
ISB16	12x100	100	5
ISB17	A2 12x100	100	20
ISB18	12x110	110	28
ISB19	A2 12x110	110	30
ISB20	12x120	120	25
ISB21	A2 12x120	120	40
ISB22	12x140	140	58
ISB23	A2 12x140	140	60
ISB24	12x160	160	78
ISB25	A2 12x160	160	80
ISB26	12x180	180	98
ISB27	16x125	16	125	10	105	97	85	100	24
ISB28	A2 16x125	125	20
ISB29	16x145	145	30
ISB30	A2 16x145	145

40

ISB31	16x170	170	55
ISB32	16x200	200	85
ISB33	16x220	220	103
ISB34	20x150	20	150	15	125	115	100	200	30
ISB35	20x170	170	35
ISB36	20x220	220	85
ISB37	20x270	270	135

Vous n'avez pas encore de produit utilisé ? Sous le lien (Link) trouvez un autre article dans notre choix.

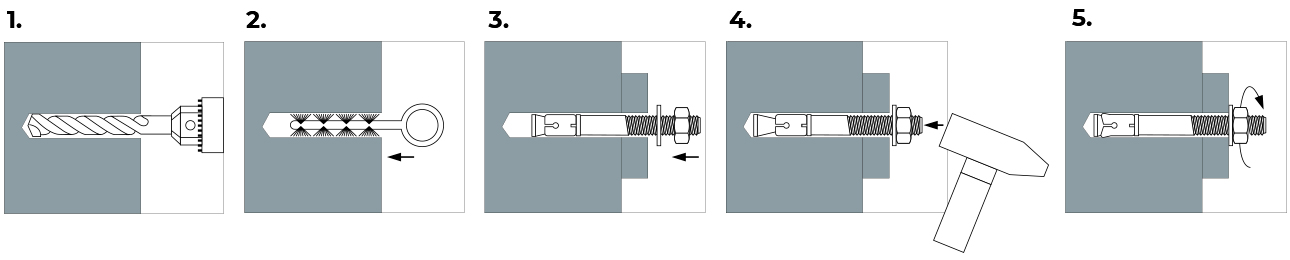

Leitung de montage

1. Ein Loch mit gewünschtem Durchmesser und gewünschter Tiefe, senkrecht zum Boden bohren.

2. Das Loch von Bohrresten und Schmutz réinigen (un Bohrlochbürste, Ausblaspumpe ou une autre méthode appliquée)

3. Den Anker in das Loch einsetzen.

4. Den Anker mit leichten Hammerschlägen in das Loch einführen, bis die erforderliche Verankerungstiefe erreicht wird.

5. Die Mutter mit dem entsprechenden Drehmoment (Tinst) anziehen. Beim Anziehen drückt die Schraube gegen den Spreizclip, wodurch dieser gegen die Wände des Bohrlochs gedrückt wird.

Untergrund :

Ungerissener Beton, Stahlbeton, unbewehrter Beton et compacter Naturstein. Alle Anker zeichnen sich durch aeine einfache Installation and sichere Anwendung aus. Le plus grand avantage du métallankern est le moyen le plus efficace d'utiliser la construction en béton.
