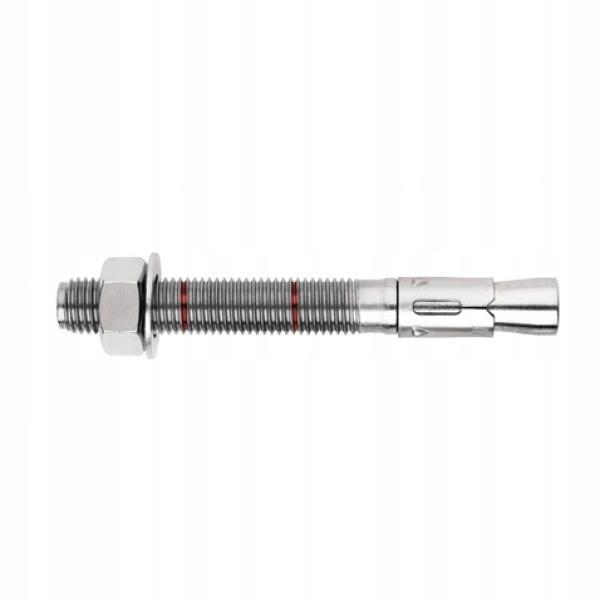

Ancrage annulaire PSRe 8x 75/5 (pièces)

• ACHAT TECHNIQUE EUROPÉEN : ETA 05/0242 option 7
• CERTIFICAT : CE 1219-DPC-0006
• Matériau : acier de construction
• Protection contre la corrosion : revêtement de zinc électrolytique
• Poids kg/1pc : 0,030
• Charge de cisaillement : 542 kg
• Charge de rupture : 582 kg

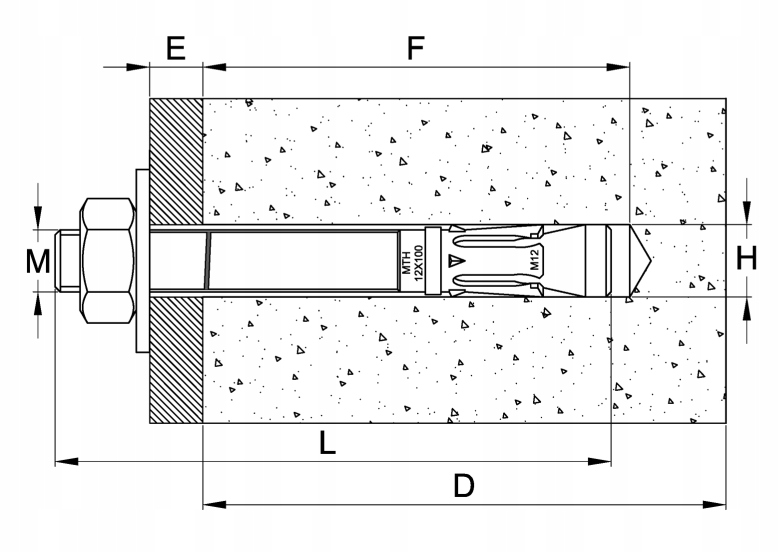

Dimensions :

M x L ​​/ H / P / E / D

M8 x 75 / fi. 8.0 / 65mm / 5mm / 100mm

Pour la fixation de profilés et structures métalliques, de caillebotis, de garde-corps, de machines et autres éléments et équipements structurels de l'installation, sur des supports de construction en béton non fissuré min. B20, pierre naturelle à structure dense ou brique pleine.

Angles - caractéristiques :

• structure annulaire
• avec écrou et rondelle
• Homologation technique européenne (ETA)

Nomenclature courante :

Cordons à expansion, chevilles d'expansion, chevilles murales, chevilles métalliques

RECOMMANDATIONS D'INSTALLATION POUR LES CONNECTEURS EN ACIER type PSRE

1. Le trou de fixation doit être percé perpendiculairement à la surface et nettoyé.
2. En cas d'échec du perçage, percer un nouveau trou à une distance au moins 1,5 fois supérieure à la profondeur d'ancrage.
3. Insérer le connecteur par petits coups. marteau.
4. Le connecteur doit être installé à l'aide d'une clé dynamométrique.
5. Assurez-vous qu'après avoir dilaté le connecteur, la rondelle sous l'écrou est fermement pressée contre l'élément fixé.
6. Toutes les données techniques et les tableaux se trouvent dans l'agrément technique AT-15-7574/2008. Les paramètres qui y sont indiqués ne doivent pas être dépassés.
