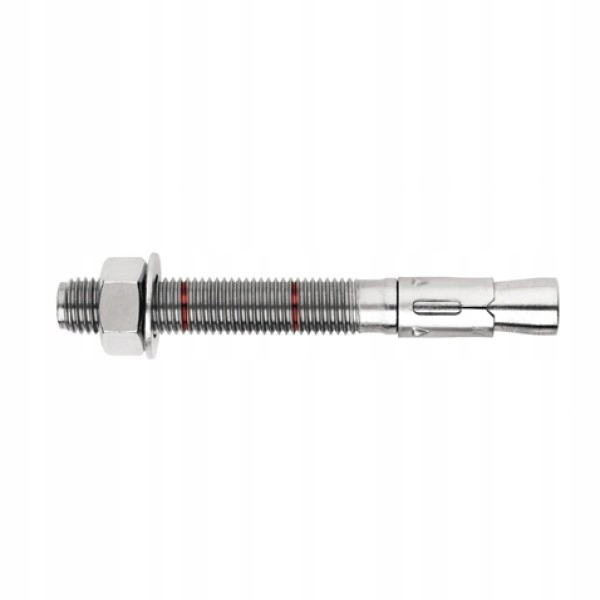

Ancrage annulaire PSRe 12x140/48

• AGRÉMENT TECHNIQUE EUROPÉEN : ETA 05/0242 option 7
• CERTIFICAT : CE 1219-DPC-0006
• Matériau : acier de construction
• Protection contre la corrosion : revêtement de zinc électrolytique
• Poids kg/1pc : 0,120
• Charge de cisaillement : 1200 kg
• Charge de rupture : 1011 kg

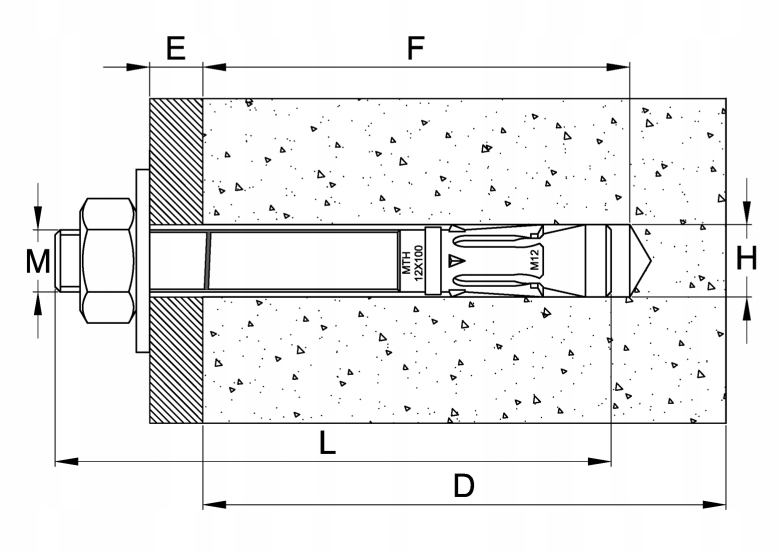

Dimensions :

M x L ​​/ H / P / E / P

M12 x 140 / fi. 12,0 / 85 mm / 48 mm / 130 mm

Pour la fixation de profilés et structures métalliques, de caillebotis, de garde-corps, de machines et autres éléments structurels et équipements d'installations, sur des supports de construction en béton non fissuré min. B20, pierre naturelle à structure dense ou brique pleine.

Angles - caractéristiques :

• structure annulaire
• avec écrou et rondelle
• Homologation technique européenne (ETA)

Nomenclature courante :

Cordons à expansion, chevilles d'ancrage, chevilles murales, chevilles métalliques

RECOMMANDATIONS D'INSTALLATION POUR LES CONNECTEURS EN ACIER type PSRE

1. Le trou de fixation doit être percé perpendiculairement à la surface et nettoyé.
2. En cas d'échec du perçage, percer un trou à une distance d'au moins 1,5 fois la profondeur d'ancrage.
3. Le connecteur doit être inséré à l'aide de légers coups de marteau.
4. Installation : La fixation doit être serrée à l'aide d'une clé dynamométrique.
5. S'assurer qu'après expansion de la fixation, la rondelle sous l'écrou est fermement pressée contre la partie fixée.
7. Toutes les données techniques et les tableaux se trouvent dans l'agrément technique AT-15-7574/2008. Les paramètres qui y sont indiqués ne doivent pas être dépassés.
