Ancrage annulaire PSRe 10x170/90

• Homologation technique européenne : ETA 05/0242 option 7
• Certificat : CE 1219-DPC-0006
• Matériau : acier de construction
• Protection contre la corrosion : revêtement de zinc électrolytique
• Poids kg/1pc : 0,095
• Charge de cisaillement : 856 kg
• Charge de rupture : 647 kg

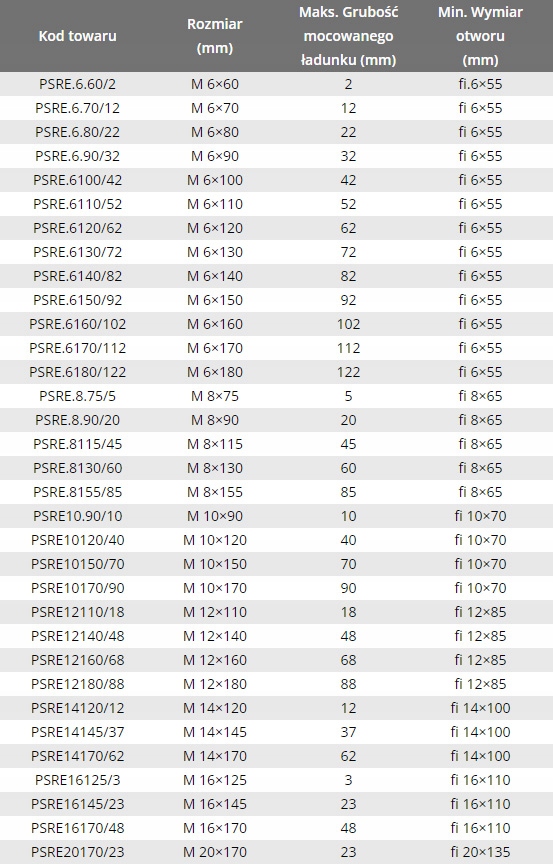

Dimensions :

M x L / H / P / E / D

M10 x 170 / fi. 10.0 / 70mm / 90mm / 110mm

Pour la fixation de profilés et structures métalliques, de caillebotis, de garde-corps, de machines et autres éléments et équipements structurels de l'installation, sur des supports de construction en béton non fissuré min. B20, pierre naturelle à structure dense ou brique pleine.

Angles - caractéristiques :

• structure annulaire
• avec écrou et rondelle
• Homologation technique européenne (ETA)

Nomenclature courante :

Cordons à expansion, chevilles d'ancrage, chevilles murales, chevilles métalliques

Recommandations d'installation pour les chevilles en acier de type PSRE

1. Le trou de fixation doit être percé perpendiculairement à la surface et nettoyé.
2. En cas d'échec du perçage, percer un second trou à une distance au moins 1,5 fois supérieure à la profondeur d'ancrage.
3. Insérer la cheville à l'aide de légers coups de marteau.
4. Utiliser une clé pour installer la cheville. dynamométrique.
5. Assurez-vous qu'après avoir dilaté le connecteur, la rondelle sous l'écrou est fermement pressée contre l'élément fixé.
6. Toutes les données techniques et les tableaux se trouvent dans l'agrément technique AT-15-7574/2008. Les paramètres qui y sont contenus ne doivent pas être dépassés.
