Amplificateur Audio 12V avec Indicateur VU DB - Carte de Pilotage pour Mesure de Niveau Sonore

Bienvenue dans notre boutique !

Cette carte de pilotage pour indicateur de niveau audio VU est spécialement conçue pour le test de niveaux sonores et l'intégration de circuits. Elle intègre un circuit de compression dynamique à racine carrée (par exemple : entrée 1V = sortie 1V ; entrée 4V = sortie 2V ; entrée 9V = sortie 3V), assurant une réponse précise et linéaire. Sa conception optimise l'oscillation de l'aiguille, garantissant une déviation visible même pour les signaux faibles et évitant le blocage en butée pour les signaux forts.

Fonctionnant sans alimentation indépendante, elle se connecte directement à la source d'origine (12 VCC / 0,12 A). Comparée aux modèles TA7318P/TA7332P, elle élimine le besoin d'un transformateur, économisant ainsi des coûts et de l'espace à l'intérieur du châssis pour une installation plus simple et flexible.

Elle est équipée d'un filtre passe-bas à l'entrée pour éliminer les interférences haute fréquence, la rendant idéale pour les environnements exigeants comme les systèmes audio automobiles. La sensibilité de sortie est réglable individuellement pour chaque aiguille via deux potentiomètres bleus 3296 de 2500 ohms (rotation dans le sens des aiguilles d'une montre pour augmenter la sensibilité), s'adaptant à divers indicateurs. Elle accepte les alimentations 12 VCC les plus courantes, compatibles avec les dispositifs embarqués et les PC.

La carte inclut une protection contre l'inversion de polarité de l'alimentation et une protection du circuit d'excitation au démarrage, prolongeant la durée de vie des indicateurs. Construite avec des résistances à film métallique de 0,5W offrant une large marge de puissance, elle assure un fonctionnement fiable et stable sur le long terme.

**Détails du produit :**

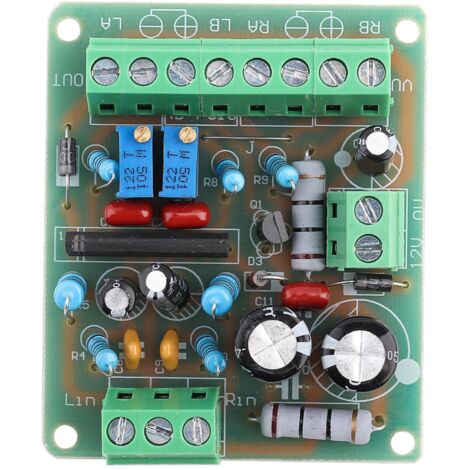

* **Type :** Carte de pilotage pour indicateur de niveau audio VU

* **Sensibilité d'entrée :** Signal audio 400Hz, mesure typique à +3dB : 97 mV (avec multimètre numérique 8025B en AC mV)

* **Tension d'alimentation :** 12 VCC, 0,12 A (strictement requise pour éviter la surchauffe du circuit de protection)

* **Bornes d'alimentation rétroéclairage :** Disponibles (DC 10-12V, 50 mA) pour ampoules de rétroéclairage

* **Indicateur VU recommandé :** Sensibilité 500 µA, résistance 630 ohms pour un amortissement optimal (autres spécifications nécessiteront des réglages)

* **Dimensions de la carte PCB :** 63 x 52 x 20 mm

**Connexions :**

1. **Entrée :** Bornes Lin, 0, Rin pour le signal audio (sortie CD ou étage de pré-sélection). Ne pas connecter à une sortie d'étage de puissance ou à un potentiomètre de volume.

2. **Sortie :** Deux bornes "+" et "-" pour connecter respectivement aux bornes "+" et "-" de deux indicateurs VU. Sensibilité pilotable recommandée : 100 µA à 500 µA CC (ne pas dépasser 1 mA).

3. **Rétroéclairage :** Bornes LA/LB et RA/RB pour l'alimentation des lampes de rétroéclairage.

**Contenu de la livraison :**

1 x Carte de pilotage pour indicateur de niveau audio VU
