Description générale

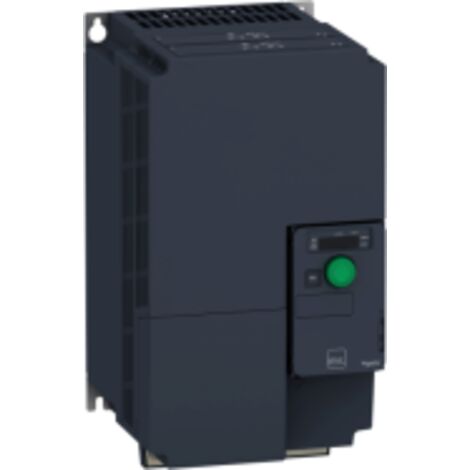

Le variateur de vitesse Altivar 320 est conçu pour des applications industrielles, offrant une puissance nominale de 15 kW et une tension de 400 V. Son format compact permet une installation facile dans des espaces restreints, tout en garantissant des performances élevées et une grande flexibilité d'utilisation.Spécifications techniques
- Puissance de sortie nominale : 15,0 kW
- Puissance apparente : 28,8 kVA à 500 V (surcharge importante)
- Tension de sortie maximale : 500 V
- Courant de ligne : 47,3 A à 380 V (surcharge importante)
- Fréquence de sortie maximale : 0,599 kHz
- Dimensions : 180 mm (largeur) x 330 mm (hauteur) x 198 mm (profondeur)
- Poids : 6,9 kg
- Capacité de la liaison CC : 1660 µF
- Fréquence du réseau : 50...60 Hz
- Protection thermique : Présente
- Type de protection : Coupures de phase en entrée, surintensité entre phases de sortie et terre, court-circuit entre les phases du moteur
Compatibilité et accessoires
- Protocole supporté pour CAN : Oui
- Protocole supporté pour DeviceNet : Oui
- Protocole supporté pour EtherNet/IP : Oui
- Protocole supporté pour MODBUS : Oui
- Protocole supporté pour PROFIBUS : Oui
- Protocole supporté pour PROFINET IO : Oui
Installation
Le variateur est conçu pour une installation facile dans des environnements industriels. Assurez-vous de respecter les spécifications électriques et mécaniques lors de l'installation pour garantir un fonctionnement optimal.Utilisation
Le variateur de vitesse Altivar 320 est idéal pour contrôler la vitesse des moteurs asynchrones et synchrones. Il offre des fonctionnalités avancées telles que le contrôle vectoriel sans capteur et des rampes d'accélération et de décélération réglables, permettant une adaptation précise aux besoins de l'application.Autres informations
- Durabilité électrique des relais : 100000 cycles
- Erreur de linéarité : +/- 0,2...0,5 % pour les entrées analogiques
- Durée d'échantillonnage : 2 ms pour les entrées et sorties analogiques
- Fonctionnalités de sécurité : Safe Stop 1 (SS1) et Safe Torque Off (STO) disponibles
