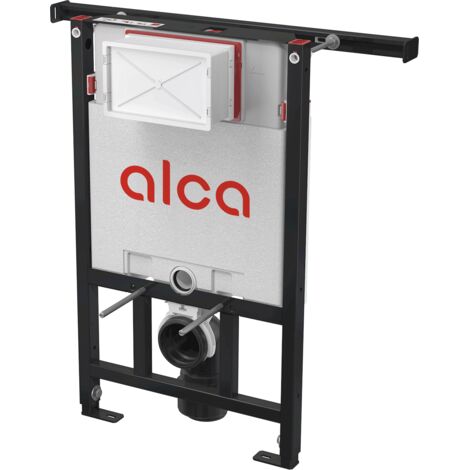

Alcadrain AM102/850 Module de réservoir encastré pour système d'installation en cloison sèche (notamment pour la rénovation de toilettes)

Application : - Convient pour toilettes suspendues - Pour la rénovation de salles de bains - Pour l’installation entre deux murs - Pour l’intégration dans des structures en bois - Pour une épaisseur de sol de 0 à 200 mm - Pour l’installation de WC muraux avec un écart de raccordement de 180 mm ou 230 mm Caractéristiques : - Contient un conduit d’insertion - Pattes d’ancrage réglables avec frein dans une plage de 0 à 200 mm - Le mécanisme de glissement du raccord d’évacuation peut être réglé sur huit positions entre 0 et 93 mm - Vanne d’angle avec possibilité de raccordement au système de plomberie Mepla - La charge sur les parois latérales est transférée par une traverse transversale réglable entre 800 et 1100 mm - Le système d’installation en avant-mur est recouvert d’une plaque de plâtre, sans besoin d’ancrage ou de fixation supplémentaire - La conception de l’isolation en polystyrène empêche la formation de condensation sur la surface du boîtier et atténue la transmission des vibrations du boîtier vers la structure du bâtiment - Préparation pour le support de transition DG1/2“ pour sièges de bidet et douches - Les charnières du réservoir de chasse en matériau bicomposant isolent la transmission des vibrations du bâtiment - Double chasse d’eau, réglable indépendamment, avec réserve hygiénique - Possibilité de déclenchement à distance de la chasse d’eau et d’installation avec capteur - Le boîtier est fabriqué en une seule pièce, donc totalement étanche - Raccord d’eau à l’arrière ou par le haut au centre - Les travaux de maintenance peuvent être effectués sans outils - Le couvercle d’accès pour maintenance facilite l’installation et empêche la poussière et l’humidité de pénétrer - Profondeur d’installation réglable de 20 à 95 mm - Profondeur de construction 125 mm - Matériau de la structure porteuse : métal – peint par poudrage - Compatible avec toutes les plaques de commande Alca, sauf plaques à capteur et NIGHT LIGHT Données techniques : | Raccordement d’eau par l’arrière ou par le haut via des ouvertures de montage | G1/2" | | --- | --- | | Fonctionne sous pression d’eau | 0,05 – 1,6 MPa | | Pression d’eau recommandée | 0,3 – 0,5 MPa | | Grande chasse d’eau | 6 – 9 l | | Petite chasse d’eau | 2,5 – 3,5 l | | Réglage standard pour la grande chasse | 6 l | | Réglage standard pour la petite chasse | 3 l | | Réserve hygiénique | 3 l | | Volume d’eau dans le réservoir | 9 l | | Test de charge | 400 kg | Contenu de la livraison : - Réservoir de chasse avec vanne de remplissage et de vidange - Cadre autoportant avec traverse d’expansion pour fixation entre murs de 800-1100 mm - Filetage 1/2" pour raccordement d’eau avec vanne d’angle Schell 1/2“–3/8“ - Kit de fixation : vis Ø8x60 – 4 pièces, chevilles Ø12 – 4 pièces - Matériel de fixation pour bidet : tige filetée M12 – 4 pièces, rondelles – 2 pièces, couvercles – 2 pièces, écrous – 2 pièces, protection filetée – 2 pièces - Coude en polyéthylène HT 90/90, PE-HD - Réduction de déchet HT 90/110 en polyéthylène PE-HD - Joint d’arrivée d’eau, sortie en polypropylène, manchon en caoutchouc - Joint de vidange, pièce de raccordement en polypropylène, joint de pièce de raccordement - Couvercles d’installation protégeant les ouvertures de raccordement lors du montage - Collier de protection facilement coupable, 4 vis - Kit pour l’insertion des tablettes WC
