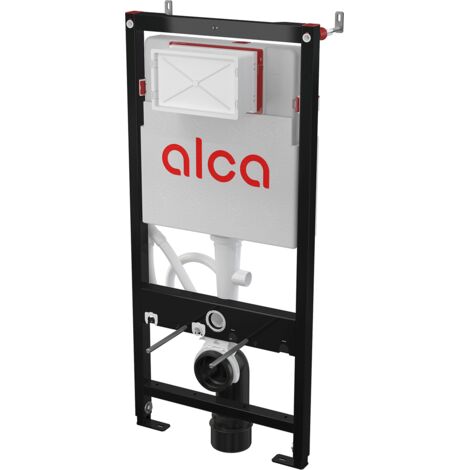

Module sanitaire Alcadrain WC AM120/1120 Système d'installation encastrée pour WC avec fonction bidet

• Pour WC bidet
• Pour l’installation en façade dans un mur porteur ou dans des constructions en plaques de plâtre
• Pour une épaisseur de sol de 0 à 200 mm
• Pour l’installation de WC suspendus avec un écart de raccordement de 180 mm ou 230 mm

Caractéristiques

• Pattes d’ancrage réglables avec une freinage dans une plage de 0 à 200 mm
• Marquages visibles pour le nivellement et la ligne médiane
• Le mécanisme de glissement du raccord d’évacuation peut être réglé sur huit positions entre 0-93 mm
• Vanne d’angle avec possibilité de raccordement au système de tuyauterie Mepla
• La structure du cadre permet une fixation dans une construction en plaques de plâtre suffisamment résistante ou contre un mur porteur
• Le système d’installation en avant-mur est recouvert d’une plaque de plâtre, sans besoin de fixation ou d’ancrage supplémentaire
• La conception de l’isolation en polystyrène empêche la formation de condensation sur la surface du coffrage et atténue la transmission des vibrations du coffrage vers la structure du bâtiment
• Préparation pour le raccordement d’eau du réservoir au bidet
• Double chasse d’eau, réglable indépendamment, avec réserve hygiénique
• Déclenchement à distance de la chasse et installation de capteur possibles
• Compatible avec toutes les plaques de commande Alcadrain
• Les travaux de maintenance peuvent être effectués sans utiliser d’outils
• Raccordement d’eau à l’arrière ou par le haut au centre
• Le coffrage est fabriqué en une seule pièce, garantissant une étanchéité à 100%
• Le couvercle d’accès à la maintenance facilite l’installation et empêche la pénétration de saletés et d’humidité
• Profondeur d’installation réglable de 20 à 95 mm
• Profondeur de construction 125 mm
• Matériau de la structure porteuse : métal - peint par poudrage
• Préparation pour la conduction électrique vers la céramique du bidet
• Les charnières du réservoir en matériau bicomposant isolent la transmission de vibrations provenant du bâtiment

Données techniques

• Profondeur d’installation réglable de 20 à 95 mm
• Profondeur de construction 125 mm
• Raccordement d’eau à l’arrière ou par le haut via des ouvertures de montage : G1/2"
• Volume d’eau dans le coffrage : 9 litres
• Réglage standard pour la grande chasse : 6 litres
• Réglage standard pour la petite chasse : 3 litres
• Réserve hygiénique : 3 litres
• Fonctionne avec une pression d’eau de 0,05 - 1,0 MPa
• Test de charge : 400 kg

Contenu de la livraison

• Coffrage de chasse avec vanne de remplissage et d’évacuation
• Cadre autoportant
• Raccord fileté 1/2" pour raccordement d’eau avec vanne d’angle intégrée Schell 1/2"–3/8"
• Kit de fixation : 4 vis Ø8x60, 4 chevilles Ø12
• Matériel de fixation pour bidet, tige filetée M12 - 4 pièces, rondelles - 2 pièces, couvercle - 2 pièces, écrous - 2 pièces, protection filetée - 2 pièces
• Coude en polyéthylène HT 90/90, PE-HD
• Réduction de déchet HT 90/110 en polyéthylène, PE-HD
• Joint d’entrée, sortie en polypropylène, manchon en caoutchouc
• Joint de sortie, raccord en polypropylène, joint de raccord
• Couvercles d’installation protégeant les ouvertures de raccordement lors du montage
• Le collier de protection est facile à couper, 4 vis
• Réduction d’excentrique HT 90/110 en polyéthylène, PE-HD
• Kit pour insérer les comprimés de WC
• Flexible spiralé avec extrémités pour raccordement au bidet
