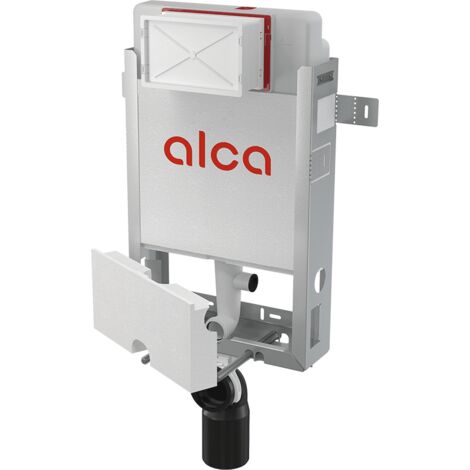

Alca - Bâti-support pour Renovmodul avec ventilation, à encastrer AM115/1000V

Bâti-support Renovmodul avec ventilation, à encastrer

Le module de pose de murs et de cloisons est adapté à la rénovation des salles de bains. La nouvelle solution technique permet d'ancrer le réservoir dans une surface irrégulière creusée dans le mur, éliminant ainsi l'alignement difficile du mur arrière. Le module dispose d'une préparation pour la ventilation. Ventilateur recommandé avec un débit de 30 m3/h, une pression de 60 Pa et un clapet anti-retour, le ventilateur doit être placé à au moins 1,2 m du sol (par exemple, ventilateur GE 2000 pour cuvettes de toilettes). Ce système innovant d'installation de cloisons ALCA, connu sous le nom de code AM115/1000V Renovmodul, remplace la série de modèles A115/1000V Renovmodul. L'installation de ces systèmes est désormais plus rapide et vous n'avez besoin que d'une seule clé pour les installer.

• Mécanisme coulissant du support du vidange dans huit positions à une distance de 0-93 mm
• Vanne d'angle avec possibilité de raccordement au système de tuyauterie Mepla
• extraction des odeurs directement de la cuvette des toilettes
• possibilité de raccordement à un ventilateur (non inclus)
• ventilateur recommandé avec un débit de 30 m³/h, une pression de 60 Pa et un clapet anti-retour, le ventilateur doit être placé à au moins 1,2 m du sol
• La solution technique permet l'ancrage sur une surface inégale découpée dans le mur sans qu'il soit nécessaire d'aligner le mur arrière dans une plage de 50 mm
• Structure portante galvanisée avec quatre supports pour une installation facile
• La construction de l'isolation en polystyrène du réservoir empêche la formation de rosée à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment
• Pièce en polystyrène amovible pour un accès facile lors de l'installation
• Préparation pour raccorder un support avec transition DG1/2" pour des bidets et des douchettes
• Double rinçage réglable indépendamment avec réserve d'hygiène
• Option de rinçage à distance ou par capteur intégré
• Compatible avec tous les plaques de déclenchement Alcadrain. Le réservoir est fabriqué en une seule pièce, garantissant une étanchéité à 100%.
• l´arrivée de l’eau par l’arrière / par le haut au centre. Travaux d'entretien sans outils
• Le couvercle du trou de service simplifie l'installation et empêche la pénétration de l'humidité et de la saleté. Hauteur de montage 1062 mm
• Profondeur de montage réglable, de 20 à 95 mm
• Profondeur de montage 125 mm
• Matériau du support : métal galvanisé

Usage

• Pour WX suspendu, pour des structures en maçonnerie massives et au mur porteur - procédé humide
• Convient pour reconstructions
• Pour le raccordement au système de ventilation.
• Pour montage de WC suspendu avec entraxe de raccordement de 180 mm ou 230 mm

Paramètres techniques

• Raccordement d'eau par l'arrière ou par le haut via des trous de montage G1/2 "
• Pression d’eau fonctionnelle 0,05-0,8 MPa
• Pression d'eau recommandée 0,3-0,5 MPa
• Grande chasse d’eau 6-9 l
• Petite chasse d’eau 2,5-3,5l
• Grande chasse d'eau standard 6 l
• Petite chasse d'eau standard 3 l
• Réserve hygiénique 3 l
• Volume d'eau dans le réservoir 9 l
• Essai de charge 400 kg

Contenu:

• Réservoir avec raccords de remplissage et de vidange
• Cadre avec structure de support galvanisé
• Raccord 1/2 "pour le raccordement à l'eau avec vanne d'angle intégrée Schell 1/2" -3/8 "
• Vis de mécanisme 2 pcs
• Kit de fixation : vis Ø8 × 60 - 4 pcs, cheville Ø12 - 4 pcs
• Kit de fixation pour la cuvette : tige filetée M12 - 2 pcs, rondelles - 4 pcs, couvercle - 2 pcs, écrous - 2 pcs, protecteur de filetage - 2 pcs
• Coude de vidage HT 90/110 polyéthylène, PE-HD
• Joint d'entrée, presse-étoupe en polypropylène, coude côtelée
• Joint de vidage, raccord en polypropylène, joint de raccord
• Un jeu de caches d'installation pour protéger les trous de connexion lors de l'installation du système
• Couvercle de trou de service en deux parties, facilement raccourci
• Pour le raccordement au système de ventilation.
• Bouchon pour bloquer l'orifice d'aspiration s'il n'est pas utilisé
