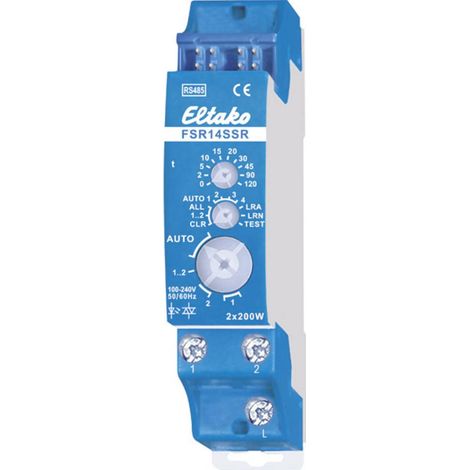

FSR14SSR Eltako bus RS485 Actionneur de commutation 2 canaux profilé Puissance de coupure (max.) 400 W

Informations techniques

Alimentation (LOV) : sur alimentation sur rail
Indice de protection : IP20
Nombre de canaux : 2
Puissance : 400 W
Puissance de coupure (max.) : 400 W
Série (domotique) : Eltako
Tension de fonctionnement : 12 V
Transmission des données (Smart Home) : bus RS485
Type d'utilisation (Smart Home) : Luminaire
Type de montage : profilé
station de base (SmartHome) : non requise, en option pour l'accès à distance
Échange de données : bidirectionnel (bi)

Relais de commutation à impulsion avec 2 canaux silencieux, 400 W. 2 relais statique non équipotentielle. Bidirectionnel. Perte en veille seulement 0,1 watt. Connexion au bus RS485 Eltako. Câblage croisé du bus et alimentation électrique avec pont enfichable. Si les deux relais du FSR14 sont allumés, 0,4 W est nécessaire. La puissance de commutation nominale de 400 W est valable pour un contact et également comme somme des deux contacts. Le branchement en parallèle de plusieurs appareils pour augmenter la puissance est autorisé. À partir de la semaine de fabrication 12/17 avec arrêt électronique automatique de surchauffe. Pour une charge inférieure à 1W, un GLE doit être connecté en parallèle à la charge. En cas de panne de la tension d'alimentation, il est désactivé. Les canaux peuvent être programmés indépendamment les uns des autres comme canal ES et/ou ER. Commande de scènes : l'un des quatre signaux de commande d'un bouton-poussoir à double bascule, utilisé comme grille de scène, permet d'activer ou de désactiver plusieurs canaux d'un ou de plusieurs relais FSR14SSR sur une scène. Les commandes centrales du PC sont envoyées via le logiciel de visualisation et de commande de la radio de bâtiment GFVS. Pour ce faire, il faut apprendre un ou plusieurs relais FSR14SSR sur le PC. Les interrupteurs rotatifs permettent d'apprendre les boutons et, le cas échéant, de tester les 2 canaux. Pour un fonctionnement normal, les commutateurs rotatifs central et inférieur sont ensuite placés sur AUTO. Pour le commutateur rotatif supérieur, le temps EW (0-120 secondes) pour les relais ou le temps RV (0-120 minutes) pour les interrupteurs de choc électrique est réglé de la même manière pour tous les canaux. Si des capteurs de luminosité de mouvement sans fil sont utilisés pour le FBH (maître) et/ou le FBH (esclave), le commutateur rotatif supérieur, séparé pour chaque canal, détermine le seuil de commutation à partir duquel l'éclairage s'allume ou s'éteint. Réglages du commutateur rotatif supérieur conformément au mode d'emploi. Si les capteurs de luminosité sans fil FAH60 sont programmés, le commutateur rotatif supérieur, séparé pour chaque canal, détermine le seuil de commutation à partir duquel l'éclairage s'allume ou s'éteint en fonction de la luminosité (d'environ 0 lux en position 0 à env. 50 lux en position 120). Une hystérésis d'environ 300 lux entre l'activation et la désactivation est réglée de manière fixe. Une durée de RV supplémentaire n'est pas respectée. Un seul FBH (maître) ou FAH peut être appris par canal. Cependant, un FBH (Master) ou FAH peut être appris sur plusieurs canaux. Ce texte a été traduit par une machine.
