Description générale

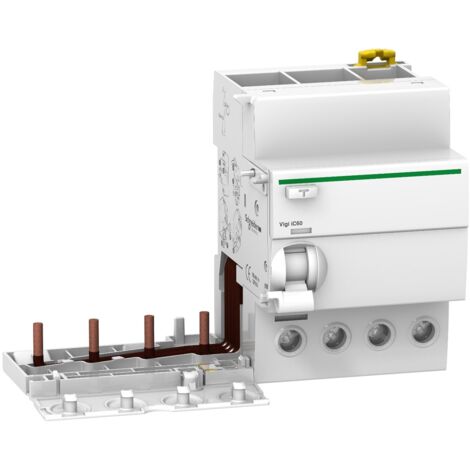

Le bloc différentiel Acti9 Vigi iC60 est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Ce modèle à 4 pôles est capable de gérer un courant assigné de 63 A et une sensibilité de 300 mA, offrant ainsi une protection sélective contre les fuites de courant. Il est compatible avec les gammes Acti 9 iC60 et Acti 9 Reflex iC60, et est destiné à être installé en départ dans les tableaux électriques.Spécifications techniques
- Tension assignée d'isolement [Ui] : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs [Uimp] : 6 kV
- Fréquence réseau : 50/60 Hz
- Tension assignée d'emploi [Ue] : 400 V AC 50/60 Hz
- Poids : 0.245 kg
- Dimensions : 91 mm (hauteur) x 135 mm (largeur) x 73,5 mm (profondeur)
- Couple de serrage : 3.5 N.m
- Longueur de dénudage des fils : 14 mm
Compatibilité et accessoires
- Compatible avec les blocs de distribution du peigne de jeu de barres (bas : oui)
- Accessoires associés : Terminal simple
Installation
- Mode d'installation : Encliquetable sur rail DIN
- Connexion électrique à MCB : Par vis
- Mode de raccordement : Borne du type à cage pour câbles rigides (1...35 mm²) et souples (1...25 mm²)
Utilisation
Ce bloc différentiel est utilisé pour protéger les installations électriques contre les fuites de courant, garantissant ainsi la sécurité des utilisateurs et des équipements. Il est particulièrement adapté pour des applications nécessitant une protection sélective.Autres informations
- Normes : Conforme à EN 61009-1 et IEC 61009-1
- Statut RoHS : Conforme
