Description générale

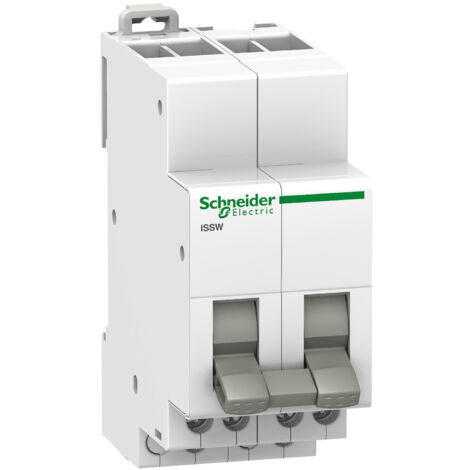

Le commutateur électrique A9E18071 de Schneider est un inverseur manuel à 2 positions, conçu pour basculer entre deux sources d'alimentation électrique. Fabriqué pour une installation sur rail DIN dans un tableau électrique, il fonctionne sur un circuit de tension de 250V en courant alternatif. Ce modèle est idéal pour le contrôle manuel des circuits électriques, offrant une solution pratique pour la gestion de l'alimentation.Spécifications techniques
- Courant assigné : 20 A
- Tension : 250 V CA
- Fréquence : 50/60 Hz
- Type de commande : Par maneton, 2 positions
- Dimensions : Hauteur 82 mm, Largeur 36 mm, Profondeur 75 mm
- Couleur : Blanc
- Durée de vie électrique : 30 000 cycles (AC-22)
- Mode de raccordement : Bornier tunnel échelonné (dessous)
- Section des câbles : 0,5 mm² à 2,5 mm²
- Couple de serrage : 1 N.m
- Degré de pollution : 3
- Tropicalisation : Traitement 2 (humidité relative 95% à 55°C)
- Température de fonctionnement : -20°C à +50°C
- Température de stockage : -40°C à +70°C
Compatibilité et accessoires
- Livré avec des bornes décalées pour simplifier la connexion
Installation
- Installation sur rail DIN
Utilisation
- Permet de basculer manuellement entre deux sources d'alimentation
- Ne pas actionner le commutateur lorsque le circuit est en pleine charge pour préserver sa durée de vie
Autres informations
- Conforme aux normes CEI 60669-1 et CEI 60947-5-1
