A9e21180 Schneider - Relais De Contrôle De Phase 380v 400v

Name: A9e21180 Schneider - Relais De Contrôle De Phase 380v 400v
Brand: SCHNEIDER ELECTRIC
SKU: 3606480377495
Price: 107.64 EUR
Availability: InStock

~~112,32€~~

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

-30% sur ce produit avec les tarifs négociés

Passer à un compte pro

Vendu par Achat-Electrique et 3 autres marchands

Ces articles peuvent vous intéresser !

Contacteur domestique LEGRAND CX³ - Silencieux - Bobine 230V - 2P 250V - 25A - Contact 2F - 1 module - Gris

746

Schneider Electric – Contacteur Acti9 iCT 2P 2NO 63A 240VCA 50Hz – Commande à distance – Indicateur d'action – A9C20862

Le1d18p7 Schneider - Boitier De Démarrage Moteur Monophasé 220v Max 4kw - 18a Bobine 230vca - Sans Thermique

3 options

Le1d18p7 Schneider - Boitier De Démarrage Moteur Monophasé 220v Max 4kw - 18a Bobine 230vca - Sans Thermique

~~103,09€~~

Lc1d25bd Schneider - Contacteur Moteur Triphasé - 3no - 25a - Bobine 24vcc - Vis étrier - Tesys Lc1d25

8 options

Lc1d25bd Schneider - Contacteur Moteur Triphasé - 3no - 25a - Bobine 24vcc - Vis étrier - Tesys Lc1d25

~~73,13€~~

TeSys LE1D - démarreur en coffret - 9A - bobine 400Vca - LE1D09V7A13

Schneider Electric – LE1D12V7 – Démarreur direct moteur 12A – Bobine 400Vca – Étanche IP65 – 5,5kW triphasé 380V

~~70,85€~~

Lc1d50af7 Schneider - Contacteur Tripolaire - 3no - 50a - Bobine 110vca - Everlink Et Auto - Tesys Lc1d50

24 options

Lc1d50af7 Schneider - Contacteur Tripolaire - 3no - 50a - Bobine 110vca - Everlink Et Auto - Tesys Lc1d50

~~112,32€~~

Schneider Electric – Contacteur modulaire 1NO 16A – Bobine 230VCA – 100 commutations/jour – Indicateur d'action – Rail DIN 18mm

~~18,42€~~

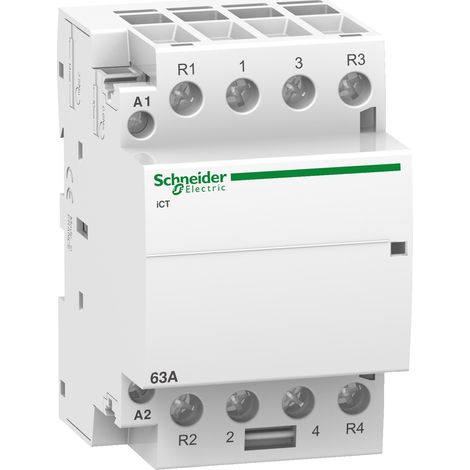

Schneider Electric – Contacteur tétrapolaire 63A – 2NO + 2NF – Bobine 230Vca – Indicateur d'état des contacts – Pour installation électrique

~~74,30€~~

Schneider Electric – Contacteur Acti9 iCT 16A 2NO 230-240VCA – Commande manuelle – 100 commutations/jour – Indicateur d'action

~~27,01€~~

"Combiné Disjoncteur + contacteur CE embrochable XE 1P+N 20A - Schneider R9ECT620 "

Bons Plans

"Combiné Disjoncteur + contacteur CE embrochable XE 1P+N 20A - Schneider R9ECT620 "

Livraison gratuite

Schneider Electric – Relais inverseur pour VMC – 5A 250V CA – 24V CA 50Hz – Signalisation rouge – Pour résidentiel

Lc1d18v7 Schneider - Contacteur Tripolaire - 3no - 18a - Bobine 400vca - Vis

2 options

Lc1d18v7 Schneider - Contacteur Tripolaire - 3no - 18a - Bobine 400vca - Vis

~~38,00€~~

Contacteur - 40A - 4nf - acti9 - A9C20847 ICT Schneider

6 options

Contacteur - 40A - 4nf - acti9 - A9C20847 ICT Schneider

Altistart 01 - démarreur-ralentisseur progressif - 3A - 110..480V

Schneider Electric – Contacteur heures creuses 25A – 4NO – Commande manuelle – 400V CA – Pour circuits de chauffe-eau – Gamme Resi9

Livraison gratuite

Schneider Electric – LC1K0910M7 – Mini contacteur tripolaire 3NO – 9A – Bobine 230VCA – Vis étrier – TeSys pour commande moteur

~~23,17€~~

Contacteur Chauffe-eau jour / nuit 20A - 2 no Schneider Electric R9PCTH2

Schneider Electric – Contacteur à clé 25A – 2NO – 230/240V – IP20 – Enclipsable – Pour rail DIN 35mm – A9C20732

Contacteur chauffe-eau jour / nuit - 25A - 2no - Schneider Acti9

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

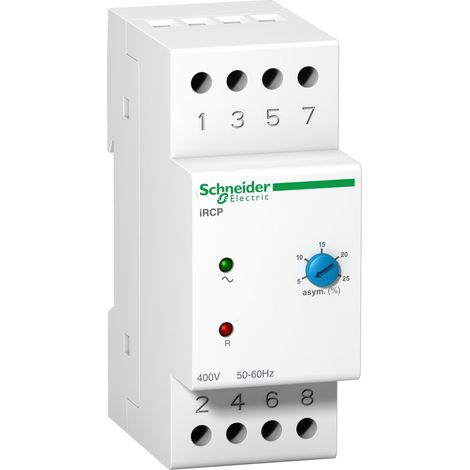

Le relais de contrôle de phase Acti9 iRCP est conçu pour surveiller les phases et la présence de tension sur les trois phases d'une alimentation à circuit triphasé. Il indique toute perte ou inversion de phase et fournit un contact inverseur à sécurité intégrée. Ce dispositif est idéal pour commander l'alimentation d'un moteur triphasé.

Spécifications techniques

Courant assigné d'emploi : 8 A sous 250 V AC (cos Phi = 1)

Tension d'alimentation : 400 V AC +/- 15 % (50/60 Hz)

Plage de mesure de la tension : 0,15 VCA à 10 VCA

Seuil de déclenchement : 5...25 % des tensions asymétriques des phases

Hystérésis : 5 %

Domaine de réglage de la temporisation : 0,3 s

Précision : +/- 10 % de la pleine échelle

Consommation : 3 VA

Puissance dissipée : 2 W

Degré de protection : IP20

Dimensions : 36 mm (L) x 88,1 mm (H) x 67 mm (P)

Poids : 0,21 kg

Température de fonctionnement : -5 °C à +55 °C

Température de stockage : -40 °C à +80 °C

Installation

Mode d'installation : Fixe sur rail DIN symétrique de 35 mm, avec une largeur en pas de 9 mm de 4.

Utilisation

Le paramétrage s'effectue sur la face avant à l'aide d'un tournevis. Les voyants LED sur la face avant indiquent la présence de tension (voyant vert) et les défauts (voyant rouge).

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Couleur
Blanc
Indice de protection
IP20
Intensité courant
8 A
Largeur
36 mm
Matières
Plastique
Mode de pose électricité
Rail DIN
Poids
210 g
Tension électrique
400 V
Type de bobine
Classique
Type de contact
Normalement fermé
Réf. ManoMano
ME20157117
MMID
244215269664
Réf. fabricant
3606480377495
EAN
3606480377495

Questions fréquentes

Ce dispositif peut-il fonctionner dans des environnements à températures extrêmes ?

Ce dispositif est conçu pour fonctionner dans une plage de température allant de -5 °C à +55 °C. Pour le stockage, il peut supporter des températures comprises entre -40 °C et +80 °C.

Comment détecter un défaut de phase avec cet équipement ?

Un voyant rouge sur la face avant de l'équipement s'allume pour indiquer un défaut de phase. Ce dispositif surveille les tensions asymétriques des phases et déclenche une alerte si elles dépassent un seuil réglable entre 5 % et 25 %.

Quel type de rail est nécessaire pour l'installation de cet appareil ?

Cet appareil doit être installé sur un rail DIN symétrique de 35 mm. Sa largeur correspond à 4 pas de 9 mm.
