A9l08601 Schneider - Parafoudre Triphasé + Neutre De Type 3 Iprd8r - 8ka - Report De Signalisation

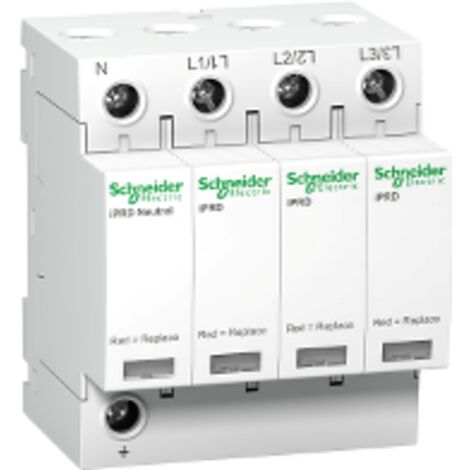

Parafoudre triphasé + neutre Schneider A9L08601

Ce parafoudre 3P+N de type 3 sert à protéger vos appareils des dégradations et est positionné derrière un parafoudre de type 1 ou type 2

Le parafoudre modulaire Schneider A9L08601 est un parafoudre sans auto protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)

Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.

Ce parafoudre dispose d'un courant nominal de décharge de 2,5kA. Il dispose également d'un courant max de décharge de 8kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.

Ce dispositif est connecté au circuit par un système de connexion à vis.

L'essentiel sur le parafoudre Schneider A9L08601

• Courant nominal de décharge In = 2,5kA
• Courant max de décharge Imax= 8kA
• Type 3
• parafoudre auto protégé : Non
• Report de signalisation : Oui
• Parafoudre débrochable (cartouches remplaçables)

Caractéristiques principales du Parafoudre triphasé + neutre Schneider de référence A9L08601 :

• Gamme du produit : Acti 9

• Nom du produit : Acti 9 iPRD

• Type de produit ou équipement : Parafoudre à cartouche débrochable

• Nom de l'appareil : IPRD8r

• Application : Distribution

• Description des pôles : 3P + N

• signalisation à distance : Avec

• composition de contacts de signalisation : 1 SD (1 C/O)

• type de parafoudre : Réseau de distribution électrique

• Schéma de liaison à la terre : TN-STT

• [Uoc] tension en circuit ouvert : 10 kV type 3 mode commun N/PE10 kV type 3 mode différentiel L/N

• Complémentaires classe de parafoudre : Type 2 + 3

• technologie du parafoudre : MOV + GDT

• [Ue] tension assignée d'emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz

• [In] nominal discharge current : Mode commun: 2,5 kA (L/PE)Mode commun: 2,5 kA (N/PE)Mode différentiel: 2,5 kA (L/N)

• [Imax] maximum discharge current : Mode commun: 8 kA L/PEMode commun: 8 kA N/PEMode différentiel: 8 kA L/N

• [Uc] tension maximale de service permanent : Mode commun: 260 V N/PEMode commun: 350 V L/PEMode différentiel: 350 V L/N

• [Up] niveau de protection en tension maximal : Mode commun <1,1 kV type 3 N/PEMode différentiel <1 kV type 2 L/NMode différentiel <1,1 kV type 3 L/NMode commun <1,4 kV type 2 N/PE

• [Ut] surtension temporaire : 337 V L/N 5 s tenue1200 V N/PE 200 ms mode de défaillance en sécurité442 V L/PE 5 s tenue

• type de sectionneur : Disjoncteur associé iC60L 10 A courbe C - Icu 25 kADisjoncteur associé iC60N 10 A courbe C - Icu 10 kADisjoncteur associé iC60H 10 A courbe C - Icu 15 kAFusible à associer gG 25 A - Icu 15 kAFusible à associer gG 80 A - Icu 50 kA

• [Isccr] short-circuit current rating : 50 kA

• tension circuit de signalisation : 0,25 A/250 V AC 50/60 Hz

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN

• Pas de 9 mm : 8

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 69 mm

• Poids du produit : 0,421 kg

• Couleur : Blanc (RAL 9003)

• Temps de réponse : <= 25 ns

• [Ipe] Ground residual current : 0,6 mA0,003 mA

• Type de raccordement : Borne du type à cage (dessous) 2,5?35 mm²Borne du type à cage (partie supérieure) 2,5?35 mm²

• couple de serrage : 2,5 N.m
