Description générale

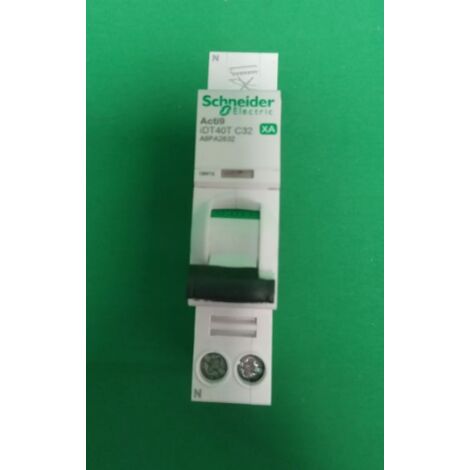

Le disjoncteur Acti9 IDT40 XA est un disjoncteur modulaire conçu pour une utilisation dans des installations électriques domestiques et professionnelles. Il est de type 1P+N avec une capacité de 32A et une courbe C, offrant une protection efficace contre les surcharges et les courts-circuits. Ce modèle est équipé de bornes auto-vis pour une installation facile et rapide.Spécifications techniques
- Fréquence du réseau : 50 Hz
- Tension assignée d'emploi : 230 V CA
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 4500 A (100 % Icn à 230 V CA)
- Pouvoir de coupure : 4,5 kA (75 % Icu à 230 V CA)
- Tension d'isolement : 400 V CA
- Tension assignée de tenue aux chocs : 4 kV
- Endurance mécanique : 20 000 cycles
- Endurance électrique : 10 000 cycles
- Dimensions : Hauteur 85 mm, Largeur 18 mm, Profondeur 74 mm
- Poids : 115 g
- Couleur : Blanc
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFF
- Mode d'installation : Encliquetable sur rail DIN
- Pas de 9 mm : 2
- Couple de serrage : 2 N.m
Compatibilité et accessoires
- Code de compatibilité : IDT40T XA
- Type de raccordement : Bornes à vis peigne
- Bornes type tunnel bas : 1...10 mm² souple et 1...16 mm² rigide
- Longueur de dénudage des fils : 14 mm
Installation
Le disjoncteur se fixe facilement sur un rail DIN, permettant une installation rapide et sécurisée. Il est conçu pour être encliqueté, ce qui facilite son intégration dans un tableau électrique.Utilisation
Ce disjoncteur est idéal pour protéger les circuits électriques dans les installations domestiques et professionnelles, offrant une sécurité accrue contre les surcharges et les courts-circuits.Autres informations
- Verrouillages optionnels : Dispositif de cadenassage
- Signalisation de déclenchement : Oui
- Coupure pleinement apparente : Oui
