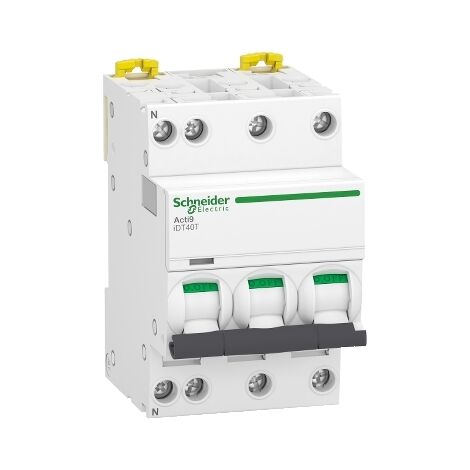

Acti9 IDT40 A9P32706 disjoncteur modulaire - 3P+N - 6A - courbe D - 4500A/6kA

Name: Acti9 IDT40 A9P32706 disjoncteur modulaire - 3P+N - 6A - courbe D - 4500A/6kA
Brand: SCHNEIDER ELECTRIC
SKU: SCH A9P32706
Price: 95 EUR
Availability: InStock

Dont éco-participation : 0,01 € TTC

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro

Vendu par Elecdistrib et 3 autres marchands

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur modulaire Acti9 IDT40 A9P32706 est conçu pour assurer la protection des circuits électriques. Il est de type 3P+N avec une intensité nominale de 6A et une courbe D, offrant une capacité de coupure de 4500A à 6kA. Ce disjoncteur est idéal pour une utilisation dans des installations électriques à 400V CA 50 Hz.

Spécifications techniques

Fréquence du réseau : 50 Hz

Tension assignée d'emploi : 400 V CA 50 Hz

Limite de déclenchement magnétique : 10...14 x In +/- 20 %

Pouvoir de coupure de service : 4500 A à 100 % Icn à 400 V CA 50 Hz

Icu : 14,5 kA à 75 % Icu à 400 V CA 50 Hz

Tension d'isolement : 440 V CA 50 Hz

Tension assignée de tenue aux chocs : 4 kV

Endurance mécanique : 20000 cycles

Endurance électrique : 20000 cycles

Poids : 345 g

Dimensions : Hauteur 85 mm, Largeur 54 mm, Profondeur 74 mm

Couleur : Blanc

Compatibilité et accessoires

Code de compatibilité : IDT40T

Type de raccordement : Bornes type tunnel haut ou bas

Section des fils : 1...10 mm² souple, 1...16 mm² rigide

Longueur de dénudage des fils : 14 mm

Couple de serrage : 2 N.m

Installation

Mode d'installation : Encliquetable sur rail DIN

Support de montage : Rail DIN, pas de 9 mm

Utilisation

Type de commande : Par maneton

Signalisation locale : Indication ON/OFF

Signalisation de déclenchement : Oui

Protection différentielle : Bloc séparé

Verrouillages optionnels : Dispositif de cadenassage

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Intensité courant
6 A
Quantité par pack
1
Courbe de déclenchement
D
Fonction du disjoncteur
Bipolaire
Fréquence
50 Hz
Hauteur
85 mm
Indice de protection
IP20
Intensité nominale
AC
Largeur
54 mm
Matières
Plastique
Nombre de module(s)
1
Poids
340 g
Pouvoir de coupure
4.5 kA
Profondeur
74 mm
Tension électrique
400 V
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME15892983
MMID
554300716234
Réf. fabricant
SCH A9P32706
EAN
3606481381972

Questions fréquentes

La capacité de coupure de cet appareil est de 4500 A à 100 % Icn sous une tension de 400 V CA à 50 Hz. Cette performance est garantie dans des conditions normales d'utilisation électrique.

Cet équipement est compatible avec des fils souples de 1 à 10 mm² et des fils rigides de 1 à 16 mm². La longueur de dénudage recommandée est de 14 mm.

Cet appareil s'installe par encliquetage sur un rail DIN. Il est conçu pour un montage sur un support de type rail DIN avec un pas de 9 mm.
