Description générale

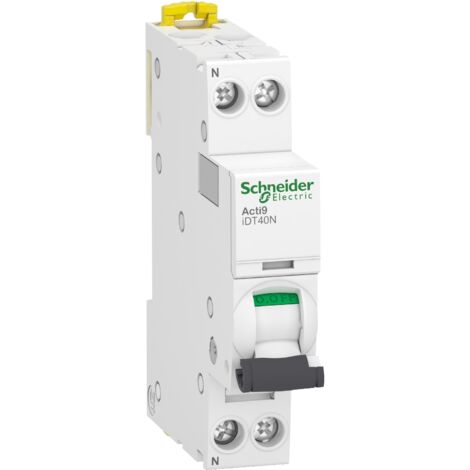

Ce disjoncteur modulaire Acti9 IDT40 A9P34625 de Schneider Electric est conçu pour protéger vos installations électriques contre les courts-circuits et la surchauffe. Il est particulièrement adapté aux bâtiments tertiaires et aux appareils nécessitant un courant élevé au démarrage, comme les moteurs de climatisation. Avec une capacité de coupure de 10 kA, il permet de créer des circuits sur site avec un abonnement EDF Tarif Jaune, à condition que le compteur délivre une puissance entre 42 et 240 kVA.Spécifications techniques
- Tension assignée d'emploi : 230 V CA 50 Hz
- Fréquence du réseau : 50 Hz
- Limite de déclenchement magnétique : 10...14 x In
- Pouvoir de coupure de service : 6000 A à 100 % Icn
- Icu : 10 kA à 230 V CA 50 Hz
- Tension d'isolement : 400 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Endurance mécanique : 20 000 cycles
- Endurance électrique : 10 000 cycles
- Poids : 120 g
- Dimensions : Hauteur 85 mm, Largeur 18 mm, Profondeur 74 mm
Compatibilité et accessoires
- Code de compatibilité : IDT40N
- Type de raccordement : Bornes type tunnel haut ou bas (1...10 mm² souple, 1...16 mm² rigide)
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
- Verrouillages optionnels : Dispositif de cadenassage
Installation
- Mode d'installation : Encliquetable sur rail DIN
- Pas de 9 mm : 2
