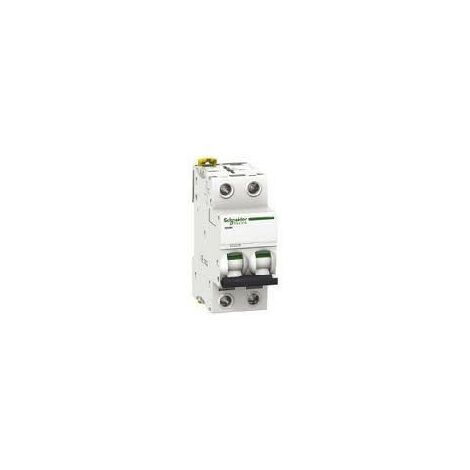

ACTI9 IC60N DISJ 2P 20A COURB D

Référence : ME126171

En stock - Plus que 4 produits disponibles

Voir la description complète
2606

Frais de port à partir de 1,99 €

  • Paiement en 3x
2606
  • Paiement en 3x

Frais de port à partir de 1,99 €

Livraison offerte par ce marchand pour toute commande supérieure à 200,00 €


Quantité :
- +

Aïe, il n'est pas possible de commander moins de 1 unité de ce produit.

Aïe, il n'est pas possible de commander plus de 4 unités de ce produit.

Paiement sécurisé par CB ou virement

Vendu par La Maison Electrique

84% d'évaluations positives (34043 ventes)
Modes de livraison disponibles :
  • À domicile en 5 à 7 jours ouvrés (Frais de port à partir de 6,88 €)
  • En point relais en 5 à 7 jours ouvrés (Frais de port à partir de 1,99 €)

Livraison en France, Belgique (frais de port variables en fonction du pays de livraison)

Produit disponible chez 3 autre(s) marchand(s)

  • Vendu par By Elec

    67% d'évaluations positives

    3227
    + Frais de ports à partir de 5,00 €
    Livré en 3 jours par DPD Pick Up
    Livraison en France uniquement
  • Vendu par Domomat

    87% d'évaluations positives

    3496
    + Frais de ports à partir de 8,90 €
    Livré en 12 jours par Colissimo domicile
    Livraison en France uniquement
  • Vendu par Alliancelec

    76% d'évaluations positives

    7819
    + Frais de ports à partir de 3,99 €
    Livré en 8 jours par Colissimo Domicile
    Livraison en Belgique , France
Voir toutes les offres des marchands
ACTI9 IC60N DISJ 2P 20A COURB D
2606

Description

Franco de port pout toute commande supérieure à 200€.

Principales
Application du disjoncteur Distribution
Gamme de produits IC60
Type de produit ou de composant Disjoncteur
Nom abrégé d'appareil IC60N
Description des pôles 2P
Nombre de pôles protégés 2
In courant assigné d'emploi 20 A
Type de réseau C.a.
C.c.
Technologie de déclencheur Thermique-magnétique
Courbe de déclenchement D
Pouvoir de coupure 10 kA Icu conformément à EN 60947-2 - 380...415 V c.a. 50/60 Hz
10 kA Icu conformément à IEC 60947-2 - 380...415 V c.a. 50/60 Hz
20 kA Icu conformément à EN 60947-2 - 220...240 V c.a. 50/60 Hz
20 kA Icu conformément à IEC 60947-2 - 220...240 V c.a. 50/60 Hz
36 kA Icu conformément à EN 60947-2 - 100...130 V c.a. 50/60 Hz
36 kA Icu conformément à EN 60947-2 - 12...60 V c.a. 50/60 Hz
36 kA Icu conformément à IEC 60947-2 - 100...130 V c.a. 50/60 Hz
36 kA Icu conformément à IEC 60947-2 - 12...60 V c.a. 50/60 Hz
6 kA Icu conformément à EN 60947-2 - 440 V c.a. 50/60 Hz
6 kA Icu conformément à IEC 60947-2 - 440 V c.a. 50/60 Hz
6000 A Icn conformément à EN 60898-1 - 400 V c.a. 50/60 Hz
6000 A Icn conformément à IEC 60898-1 - 400 V c.a. 50/60 Hz
6 kA Icu conformément à EN 60947-2 - 12...144 V c.c.
6 kA Icu conformément à IEC 60947-2 - 12...144 V c.c.
Catégorie d'emploi EN 60947-2
A conformément à IEC 60947-2
Aptitude au sectionnement Oui conformément à EN 60898-1
EN 60947-2
Oui conformément à IEC 60898-1
Oui conformément à IEC 60947-2
Complémentaires
Fréquence réseau 50/60 Hz
[Ue] tension assignée d'emploi 100...130 V CA 50/60 Hz
12...60 V CA 50/60 Hz
220...240 V c.a. 50/60 Hz
380...415 V CA 50/60 Hz
400 V c.a. 50/60 Hz
440 V 440 V c.a. c.a. 50/60 Hz 50/60 Hz
12...144 V CC
Limite de déclenchement magnétique 12 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit 27 kA 75 % conformément à EN 60947-2 - 12...60 V c.a. 50/60 Hz
27 kA 75 % conformément à IEC 60947-2 - 12...60 V c.a. 50/60 Hz
6 kA 100 % conformément à EN 60947-2 - 12...144 V c.c.
6 kA 100 % conformément à IEC 60947-2 - 12...144 V c.c.
27 kA 75 % conformément à EN 60947-2 - 100...130 V c.a. 50/60 Hz
15 kA 75 % conformément à EN 60947-2 - 220...240 V c.a. 50/60 Hz
7,5 kA 75 % conformément à EN 60947-2 - 380...415 V c.a. 50/60 Hz
4,5 kA 75 % conformément à EN 60947-2 - 440 V c.a. 50/60 Hz
27 kA 75 % conformément à IEC 60947-2 - 100...130 V c.a. 50/60 Hz
15 kA 75 % conformément à IEC 60947-2 - 220...240 V c.a. 50/60 Hz
7,5 kA 75 % conformément à IEC 60947-2 - 380...415 V c.a. 50/60 Hz
4,5 kA 75 % conformément à IEC 60947-2 - 440 V c.a. 50/60 Hz
[Ui] tension assignée d'isolement 500 V c.a. 50/60 Hz conformément à EN 60947-2
C.a. 50/60 Hz IEC 60947-2
[Uimp] tension assignéede tenue aux chocs EN 60947-2
6 kV conformément à IEC 60947-2
Coupure pleinement apparente Oui
Type de commande Touche à bascule
Signalisation locale Indicateur de déclenchement
Mode d'installation Peigne amovible installé
Support de montage Rail DIN
Pas de 9 mm 4
Largeur 36 mm
Couleur Blanc
Mode de raccordement Single terminal, top or bottom for 1...5 flexible wire(s) 1.5 mm² maxwithout cable end
Single terminal, top or bottom for 1...5 solid wire(s) 1.5 mm² max
Single terminal, top or bottom for 1...3 flexible wire(s) 2.5 mm² maxwithout cable end
Single terminal, top or bottom for 1...3 solid wire(s) 2.5 mm² max
Single terminal, top or bottom for 1 solid wire(s) 1...25 mm² max
Single terminal, top or bottom for 1 flexible wire(s) 0.5...16 mm² maxwith cable end
Single terminal, top or bottom for 1 flexible wire(s) 0.5...16 mm² maxwithout cable end
Longueur de dénudage des fils 14 mm haut ou bas
Couple de serrage 2 N.m haut ou bas
Protection fuite à la terre Bloc séparé
Environnement
Normes EN 60898-1
EN 60947-2
IEC 60898-1
IEC 60947-2
Degré de protection IP IP3 conformément à EN 60947-2
IP3 conformément à IEC 60947-2
Niveau de pollution EN 60947-2
IEC 60947-2
Catégorie de surtension II
Tropicalisation 2 conformément à EN/IEC 60068-2-78
Humidité relative 95 %
Altitude de fonctionnement 0...2000 m
Température de fonctionnement -35...70 °C
Température ambiante pour le stockage -40...85 °C
RoHS EUR status Conforme
RoHS EUR date de conformité 1001


Attention ! Il est impératif de vérifier le bon état du colis, aussi bien extérieur qu'intérieur, au moment de la livraison.
Toutes les réclamations doivent être faites en présence du transporteur.
Sans réclamation écrite de votre part au moment de la livraison, nous ne pourrons pas prendre en charge la garantie.

  • Marque SCHNEIDER ELECTRIC
  • Courant nominal 20 A
  • Largeur 36 mm
  • Hauteur 85 mm
  • Réf. ManoMano ME126171
  • Réf. Fabricant SCH A9F75220

Présentation de la marque

SCHNEIDER ELECTRIC

Schneider Electric est le spécialiste mondial de la gestion de l'énergie et des automatismes. Nos plus de 160 000 collaborateurs répondent aux besoins de clients dans plus de 100 pays en les aidant à gérer leur énergie et leurs processus de manière sûre, fiable, efficace et durable. Des interrupteurs les plus simples aux systèmes d'exploitation les plus complexes, nos technologies, logiciels et services permettent à nos clients d’optimiser la gestion et l’automatisation de leurs activités. Nos technologies connectées contribuent à repenser les industries, à transformer les villes et à enrichir les vies de leurs habitants. Chez Schneider Electric, nous appelons cela : Life Is On (La vie s’illumine)
