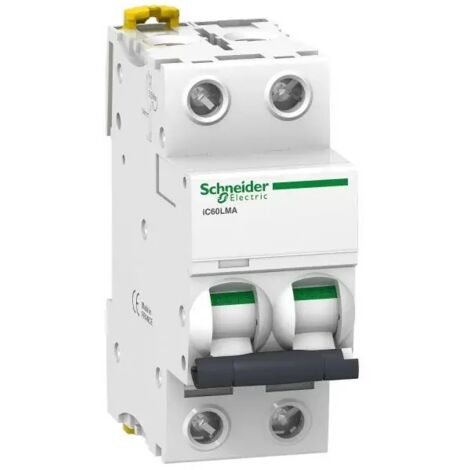

Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 2P 1,6A - A9F90272

Vendu par AVB Negoce et 2 autres marchands

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur à déclenchement instantané SCHNEIDER A9F90272 Acti9, iC60L est conçu pour assurer la protection des circuits électriques. Avec une courbe de déclenchement MA et une capacité de 2 pôles, il est idéal pour une utilisation dans des environnements résidentiels et de petit commerce.

Spécifications techniques

  • Fréquence du réseau : 50/60 Hz
  • Tension assignée d'emploi : 220...240 V CA, 380...415 V CA, 440 V CA
  • Déclenchement magnétique : 12 x In +/- 20 %
  • Pouvoir assigné de coupure de service en court-circuit : 10 kA (220...240 V), 7,5 kA (440 V), 20 kA (380...415 V)
  • Classe de limitation : 3
  • Tension d'isolement : 500 V CA
  • Tension assignée de tenue aux chocs : 6 kV
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Signalisation locale : Signalisation de déclenchement
  • Mode d'installation : Fixe
  • Support de montage : Rail DIN
  • Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 78,5 mm
  • Poids : 0,25 kg
  • Couleur : Blanc
  • Endurance mécanique : 20 000 cycles
  • Endurance électrique : 10 000 cycles
  • Type de raccordement : Terminal simple (haut ou bas) 1...25 mm² rigide, 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm
  • Couple de serrage : 2 N.m
  • Protection différentielle : Bloc séparé
  • Compatibilité et accessoires

  • Compatible avec répartiteurs, peignes, jeux de barres : Haut ou bas
  • Pas de 9 mm : 4
  • Installation

  • Installation sur rail DIN
  • Utilisation

  • Utilisé pour la protection des circuits électriques dans les environnements résidentiels et commerciaux
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Intensité courant
      1.6 A
    • Garantie
      1 an(s)
    • Courbe de déclenchement
      MA
    • Fonction du disjoncteur
      Bipolaire

    Questions fréquentes

    Oui, ce disjoncteur est compatible avec une tension assignée d'emploi allant jusqu'à 440 V CA, avec un pouvoir de coupure en court-circuit de 7,5 kA à cette tension.

    Cet appareil nécessite un raccordement par terminal simple, compatible avec des fils rigides de 1 à 25 mm² ou des fils souples de 1 à 16 mm², avec une longueur de dénudage de 14 mm et un couple de serrage de 2 N.m.

    Oui, ce dispositif est conçu pour une installation fixe sur un rail DIN, ce qui facilite son montage dans des tableaux électriques standards.

    Réponses générées par IA à partir des informations vendeur
