Description générale

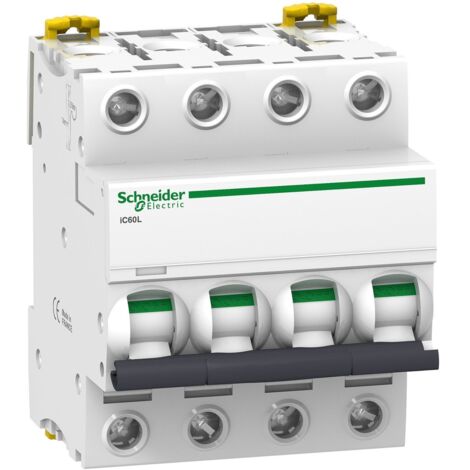

L'Acti9 iC60L 4P 4A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il se monte facilement sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une installation aisée grâce à ses obturateurs IP20B rapides et ergonomiques.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 100 kA (100 % x Icu) conforme à EN 60947-2 - 12...133 V CA
- Tension assignée d'isolement : 500 V CA conforme à IEC 60947-2
- Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
- Classe de limitation : 3 conforme à EN 60898-1
- Dimensions : hauteur 85 mm, largeur 72 mm, profondeur 78,5 mm
- Poids : 0,5 kg
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Mode de raccordement : Terminal simple, haut ou bas
- Protection fuite à la terre : Bloc séparé
Compatibilité et accessoires
- Compatible avec le bloc de distribution du peigne de jeu de barres
- Accessoires disponibles : peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag conçus pour s'intégrer à la gamme Acti9 iC60
Installation
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Largeur : 8 pas de 9 mm
