Description générale

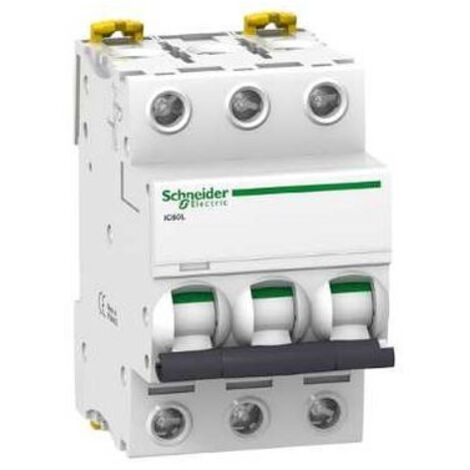

Le disjoncteur Acti9 iC60L est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 16A et une courbe C, il est idéal pour des applications nécessitant une protection contre les surcharges et les courts-circuits. Ce modèle est compatible avec un montage sur rail DIN, facilitant son installation dans des tableaux électriques.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 35 kA (0,5 x Icu) conforme à EN 60947-2 - 12...133 V CA
- Tension assignée d'isolement : 500 V CA conforme à IEC 60947-2
- Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
- Classe de limitation : 3 conforme à EN 60898-1
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Poids : 0,375 kg
- Dimensions : 85 mm (hauteur) x 54 mm (largeur) x 78,5 mm (profondeur)
Compatibilité et accessoires
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
Installation
- Montage sur rail DIN
- Mode de raccordement : Terminal simple, haut ou bas
- Fil rigide : 1...25 mm² max
- Fil souple : 1...16 mm² max
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des installations électriques dans les bâtiments résidentiels et commerciaux.Autres informations
- Signalisation locale : Indicateur de déclenchement
- Coupure pleinement apparente : Oui
- Couleur : Blanc
