Description générale

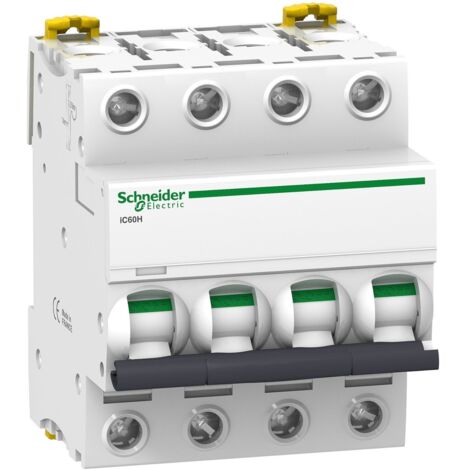

Le disjoncteur Acti9 iC60H 4P 10A courbe C (A9F87410) de Schneider Electric est conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il est adapté pour une utilisation dans des environnements variés grâce à sa robustesse et ses caractéristiques techniques avancées.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 7500 A à 0,75 x Icu (400 V CA)
- Pouvoir de coupure : 10 kA
- Tension assignée d'isolement : 500 V CA
- Tension assignée de tenue aux chocs : 6 kV
- Classe de limitation : 3
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Poids : 0,5 kg
- Dimensions : 85 mm (hauteur) x 72 mm (largeur) x 78,5 mm (profondeur)
Compatibilité et accessoires
- Mode d'installation : Fixe, sur rail DIN
- Compatibilité avec le bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
Installation
- Mode de raccordement : Terminal simple, haut ou bas
- Fil rigide : 1...25 mm² max
- Fil souple : 1...16 mm² max
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Utilisation
Ce disjoncteur est idéal pour une utilisation dans des installations électriques domestiques et industrielles, offrant une protection fiable contre les surcharges et les courts-circuits. Il est conçu pour être facilement installé sur un rail DIN, ce qui facilite son intégration dans des tableaux électriques.Autres informations
- Protection contre les fuites à la terre : Bloc séparé
- Degré de protection : IP3
- Température de fonctionnement : -35...70 °C
- Température ambiante pour le stockage : -40...85 °C
- Humidité relative : 95 %
- Altitude de fonctionnement : 0...2000 m
