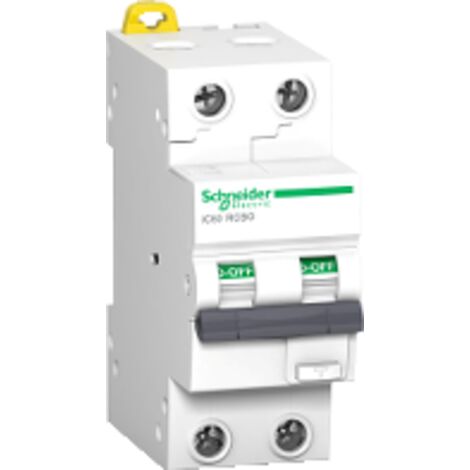

A9d07220 - Disjoncteur Différentiel - 2p - 20a - 30ma - C - 10ka - Type Ac - Acti9 Ic60 Schneider
Soldes
-13%
Produit similaire livré par
'/%3E%3C/svg%3E)
Legrand – Interrupteur différentiel bipolaire 230V type AC – Intensité 40A – Sensibilité 30mA – Arrivée haute et départ haut à vis – 2 modules
39,89 €
983
Vendu par Achat-Electrique et 1 autre marchand
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Disjoncteur différentiel 30mA 20A 2P Courbe C - Schneider A9D07220
Ce disjoncteur différentiel 30mA de calibre 20A est équipé de bornes de connexion à vis, un système de raccordement éprouvé et conforme aux normes de sécurité en vigueur.
La réputation de la gamme Acti 9 IC60 de chez Schneider Electric n'est plus à faire tant elle est réputée en terme de fiabilité et de sécurité.
Ce disjoncteur différentiel assure un pouvoir de coupure de 10kA conformément à la norme NF EN60947-2.
Le différentiel A9D07220 occupe 2 modules de 18mm sur votre coffret électrique.
De type AC, ce disjoncteur différentiel est conçu pour la protection des circuits standards.
Les points clés du disjoncteur différentiel Schneider A9D07220
- Courbe C
- Type AC
- Système de connexion à vis
- Protection différentielle de sensibilité 30mA (protection des personnes)
- Calibre 20A
Caractéristiques principales du Disjoncteur différentiel monophasé Schneider de référence A9D07220 :
- Gamme : Acti 9
- Nom du produit : Acti 9 iC60 RCBO
- Type de produit ou équipement : Disjoncteur différentiel
- Nom de l'appareil : IC60 RCBO
- Application : Distribution
- Description des pôles : 2P
- Nombre de pôles protégés : 2
- In courant assigné d'emploi : 20 A
- Type de réseau : CA
- Type de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Sensibilité du différentiel : 30 mA
- Temporisation : Instantané
- Type : Type AC
- Pouvoir de coupure : 10000 A Icn à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-115 kA Icu à 220...240 V CA 50 Hz se conformer à EN/CEI 60947-2
- Aptitude au sectionnement : Non se conformer à CEI 60947-1
- Labels qualité : NFKEMA-KEURVDEIMQ
- Complémentaires Position de l'appareillage dans l'installation : Départ
- Fréquence du réseau : 50 Hz
- [Ue] tension assignée d'emploi : 220...240 V CA 50 Hz
- limite de déclenchement magnétique : 5...10 x In
- Technologie différentiel : Indépendant de la tension
- [Ics] pouvoir de coupure de service : 7500 A 75 % Icn à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-17,5 kA 50 % Icu à 220...240 V CA 50 Hz se conformer à EN/CEI 60947-2
- Pouvoir assigné de coupure et fermeture : Idm 6000 A à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-1
- Classe de limitation : 3 conforming to EN/IEC 61009-2-1
- [Ui] tension d'isolement : 500 V CA 50 Hz
- [Uimp] tension assignée de tenue aux chocs : 4 kV
- courant de pointe : 250 A
- Coupure pleinement apparente : Non
- Type de commande : Par maneton
- Indication de tension : Marche, arrêt, déclencheur sur défaut
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: ouiBas: biconnect
- Pas de 9 mm : 4
- Hauteur : 86 mm
- Largeur : 36 mm
- Profondeur : 78 mm
- Poids du produit : 273 g
- Couleur : White
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
- Type de raccordement : Borne du type à cage haut ou bas1?35 mm² rigideBorne du type à cage haut ou bas1?25 mm² soupleBorne du type à cage haut ou bas1?25 mm² flexible avec embout
- Longueur de dénudage des fils : 12 mm pour haut ou bas connexion
- couple de serrage : 2 N.m
- Protection différentielle : Intégrée
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Intensité courant20 A
- Courbe de déclenchementC
- Hauteur86 mm
- Indice de protectionIP20
- Intensité nominaleAC
- Largeur36 mm
- MatièresPlastique
- Nombre de pôle(s)2
- Poids273 g
- Pouvoir de coupure10 kA
- Profondeur78 mm
- Type de sensibilitéAC
- Type d'interrupteur différentielType AC
- Réf. ManoManoME5409592
- MMID367300892679
- Réf. fabricantSCH A9D07220
- EAN3606481157331
Questions fréquentes
Ce dispositif est compatible avec des fils rigides jusqu'à 35 mm², des fils souples jusqu'à 25 mm², et des fils flexibles avec virole jusqu'à 25 mm². La longueur de dénudage recommandée est de 12 mm.
La durée de vie mécanique de cet appareil est de 20 000 cycles, tandis que sa durée de vie électrique est de 10 000 cycles.
Le couple de serrage recommandé pour les connexions est de 2 N.m.
