Informations produit
Description

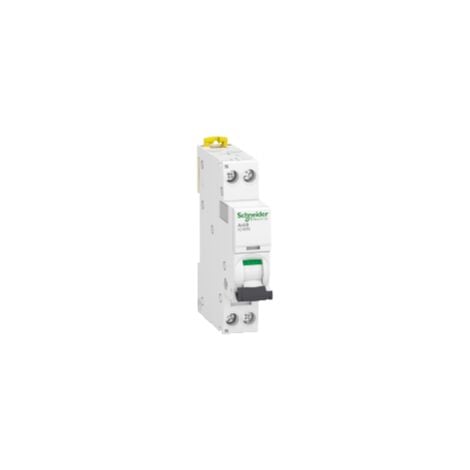

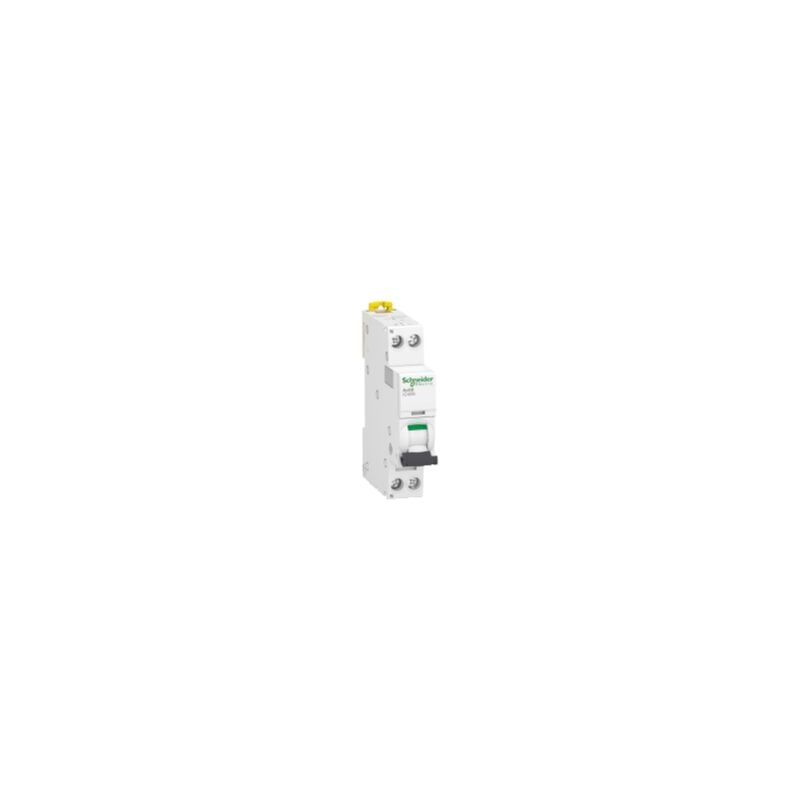

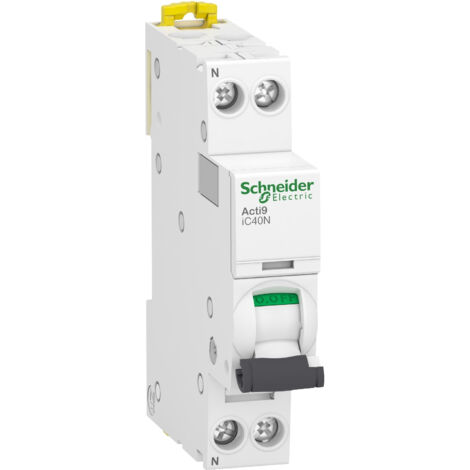

Disjoncteur 1P+N 25A courbe D - Schneider A9P64625
Ce disjoncteur unipolaire de Calibre 25A est équipé de bornes À vis d'une capacité de 1 à 16mm² en fil rigide et de 1 à 10mm² avec du fil souple avec embouts de câblage.
Le disjoncteur miniature Schneider A9P64625 est compatible avec des peignes électriques au pas de 18mm.
Issu de la gamme Acti 9 iC40N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le A9P64625 occupe 1 module de 18mm sur votre tableau électrique.
Les points clés du disjoncteur A9P64625
- Certification CE
- Courbe D
- Bornes À vis
- Fonctionne sur 220V unipolaire
- Calibrage 25A
Caractéristiques principales de Disjoncteur LS Clario iC40 - 1P+N - 25A - courbe D - 6000A/10kA :
Principales
- Gamme: Acti9
- Nom du produit: Acti 9 iC40
- Type de produit ou équipement: Disjoncteur miniature
- Nom de l'appareil: iC40N
- Application: Distribution
- Description des pôles: 1P + N
- Nombre de pôles protégés: 1
- Position du pôle neutre: Gauche
- In courant assigné d'emploi: 25 A
- Type de réseau: CA
- Type de déclencheur: Thermique-magnétique
- Courbe de déclenchement: D
- Pouvoir de coupure:
- 10 kA Icu à 230 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 6000 A Icn à 230 V CA 50/60 Hz conforme à EN/CEI 60898-1
- Aptitude au sectionnement: Oui conforme à EN/CEI 60947-2
- Labels qualité:
- AENOR
- OVE
Complémentaires
- Fréquence du réseau: 50/60 Hz
- [Ue] tension assignée d'emploi: 230 V CA 50/60 Hz
- Limite de déclenchement magnétique:
- 10...14 x In se conformer à EN/CEI 60898-1
- 12 x In +/- 20 % se conformer à EN/CEI 60947-2
- [Ics] pouvoir assigné de coupure de service:
- 6000 A 100 % Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-1
- 7,5 kA 75 % Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- [Ui] tension assignée d'isolement: 400 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs: 4 kV conforme à EN/CEI 60947-2
- Coupure pleinement apparente: Oui
- Type de commande: Par maneton
- Indication de tension:
- Indication ON/OFF
- Signalisation de déclenchement
- Mode d'installation: Encliquetable
- Support de montage: Rail DIN
- Pas de 9 mm: 2
- Hauteur: 85 mm
- largeur: 18 mm
- Profondeur: 74 mm
- Poids du produit: 120 g
- Couleur: Blanc
- Endurance mécanique: 20000 cycle
- Durée de vie électrique: 10000 cycle
- Verrouillages optionnels: Dispositif de cadenassage
- Mode de raccordement:
- Borne du type à cage haut ou bas1...10 mm² souple
- Borne du type à cage haut ou bas1...16 mm² rigide
- Longueur de dénudage des fils: 14 mm for haut ou bas connection
- Couple de serrage: 2 N.m haut ou bas
- Protection différentielle: Bloc séparé
Environnement
- Normes:
- EN/CEI 60898-1
- EN/CEI 60947-2
- Certifications du produit:
- CE
- BV
- RINA
- DNV
- Degré de protection IP:
- IP20 conforming to CEI 60529
- IP40 (boîtier modulaire) conforming to CEI 60529
- Degré de pollution: 3 conforme à EN/CEI 60947-2
- Humidité relative: 95 % à 55 °C
- Altitude de fonctionnement: 2000 m
- Température de l'air ambiant pour le fonctionnement: -25...70 °C
- Température ambiante de stockage: -40...85 °C
Caractéristiques
- MarqueSCHNEIDER
- Intensité courant25 A
- Courbe de déclenchementD
- Fonction du disjoncteurUnipolaire
- Hauteur85 mm
- Indice de protectionIP20
- Intensité nominaleAC
- Largeur18 mm
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Nombre de module(s)1
- Nombre de pôle(s)1
- Poids120 g
- Pouvoir de coupure6 kA
- Profondeur74 mm
- Tension électrique230 V
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME72597850
- MMID372969788403
- Réf. fabricantA9P64625
- EAN3606481324733
Questions fréquentes
Quelle est la plage de température de fonctionnement de cet équipement ?
Cet équipement peut fonctionner dans une plage de température de -25 à 70 °C.
Quel est le pouvoir de coupure de ce dispositif ?
Le pouvoir de coupure de ce dispositif est de 10 kA.
Quelle est la méthode d'installation recommandée pour cet appareil ?
Cet appareil doit être installé en mode encliquetable sur un rail DIN.
