A9n18594 Schneider - Bloc Différentiel 125a - 3p - 30ma - Type A-si - Instantané - Acti9 Vigi C120
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description

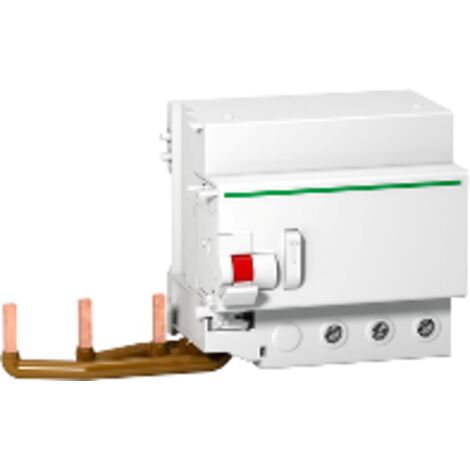

Bloc différentiel triphasé - Schneider A9N18594 3P 30mA 125A Type A-SI - Déclenchement instantané
Ce bloc différentiel triphasé 3P, d'une sensibilité de 30mA, est la pièce maîtresse de votre dispositif de protection électrique. Associez-le à un disjoncteur triphasé 3P SCHNEIDER de la gamme C120 pour former un disjoncteur différentiel efficace (Attention ce bloc n'est pas compatible avec un disjoncteur SCHNEIDER de la gamme IC60).
Calibré à 125A, ce bloc différentiel ne peut pas être associé à un disjoncteur de calibre supérieur à 125A. Il s'agit d'un bloc différentiel instantané ce qui signifie que le disjoncteur se déclenchera immédiatement en cas de défault d'isolement.
En l'associant à un disjoncteur courbe D, vous formerez un disjoncteur différentiel courbe D. Pour de plus amples informations, n'hésitez pas à contacter nos conseillers.
Compact et ingénieux, le bloc différentiel A9N18594 occupe 9,5 modules de 18mm dans une armoire électrique, vous permettant ainsi d'optimiser l'espace et de maintenir une installation ordonnée.
Ce bloc différentiel de Type A-Si est un différentiel protégeant les circuits électriques spécialisés. La gamme Acti 9 Vigi iC120 bénéficie d'une fabrication de haute qualité par la marque Schneider Electric.
Les points clés du Schneider A9N18594 :
- Sensibilité 30mA
- Triphasé 3P
- Type Asi
- Calibre 125A
- Bornes de raccordements à vis pour une installation simplifiée
- Certifié CE
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Intensité courant125 A
- Garantie2 an(s)
- Organisme de certificationCE
- Courbe de déclenchementC
- Hauteur95 mm
- Indice de protectionIP20
- Intensité nominaleAC
- Largeur171 mm
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Poids500 g
- Profondeur73 mm
- Tension électrique230 V
- Type de sensibilitéA
- Type d'interrupteur différentielInstantanée
- Réf. ManoManoME5651856
- MMID153754920463
- Réf. fabricantSCH A9N18594
- EAN3606480376689
Questions fréquentes
Ce dispositif est spécifiquement conçu pour fonctionner sur un réseau électrique avec une fréquence de 50 Hz. Il n'est pas garanti qu'il fonctionne correctement avec une fréquence différente.
Ce dispositif utilise des bornes de type tunnel, permettant un raccordement de câbles rigides jusqu'à 50 mm² et de câbles souples jusqu'à 35 mm². La longueur de dénudage recommandée est de 15 mm, avec un couple de serrage de 3,5 N.m.
Oui, ce dispositif est conçu pour une installation encliquetable sur un rail DIN symétrique de 35 mm, ce qui est standard pour ce type d'équipement.
