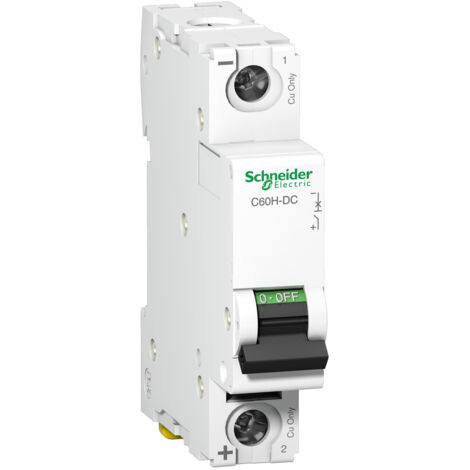

A9n61511 Disjoncteur Courant Continu Dc - 1p - 16a - Courbe C - à Vis - Schneider C60h-dc

Disjoncteur 1P 16A courbe C - Schneider A9N61511

Ce disjoncteur unipolaire de Calibre 16A est équipé de bornes À vis.

Issu de la gamme Acti 9 C60H-DC de chez Schneider, ce disjoncteur courant continu (dc) assure un pouvoir de coupure de 6kA selon la norme NF EN60947-2 (industriel et tertiaire). Pour une tension nominale 250Vcc.

Le A9N61511 occupe 1 module de 18mm sur votre tableau électrique.

Ce disjoncteur dc est fabriqué par Schneider et bénéficie d'une certification CE.

Les points clés du disjoncteur A9N61511

• Courant continu (dc).
• certification CE
• courbe C
• Bornes À vis
• Fonctionne sur 250Vcc unipolaire
• Calibrage 16A

Caractéristiques principales du Disjoncteur unipolaire, Disjoncteur courant continu Schneider A9N61511 :

• Gamme : Acti 9

• Nom du produit : Acti 9 C60H-DC

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : C60H-DC

• Application : Distribution

• Description des pôles : 1P

• Nombre de pôles protégés : 1

• In courant assigné d'emploi : 16 A at 25 °C

• Type de réseau : CC

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure : 10 kA Icu à 220 V CC se conformer à EN 60947-210 kA Icu at 220 V DC conforming to IEC 60947-26 kA Icu à 250 V CC se conformer à EN 60947-26 kA Icu at 250 V DC conforming to IEC 60947-220 kA Icu à 110 V CC se conformer à EN 60947-220 kA Icu at 110 V DC conforming to IEC 60947-2

• Catégorie d'emploi : Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à CEI 60947-2Oui se conformer à EN 60947-2

• Complémentaires Fréquence du réseau : 50/60 Hz

• [Ue] tension assignée d'emploi : 250 V DC

• [Ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 75 % se conformer à EN 60947-2 - 110 V CC15 kA 75 % conforming to IEC 60947-2 - 110 V DC4,5 kA 75 % se conformer à EN 60947-2 - 250 V CC4.5 kA 75 % conforming to IEC 60947-2 - 250 V DC7,5 kA 75 % se conformer à EN 60947-2 - 220 V CC7.5 kA 75 % conforming to IEC 60947-2 - 220 V DC

• [Ui] tension d'isolement : 500 V CC se conformer à CEI 60947-2500 V CC se conformer à EN 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Indication ON/OFF

• Mode d'installation : Fixe

• Support de montage : Rail DIN symétrique 35 mm

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: standard

• Pas de 9 mm : 2

• Poids du produit : 0,128 kg

• Couleur : White

• Endurance mécanique : 20000 cycle

• Endurance électrique : 3000 cycle 250 V CC6000 cycle 250 V CC

• Prévision de verrouillage : Cadenassable

• Verrouillages optionnels : En position O

• couple de serrage : Power circuit: 2.5 N.m top or bottom

• Protection différentielle : Sans
