Informations produit
Description

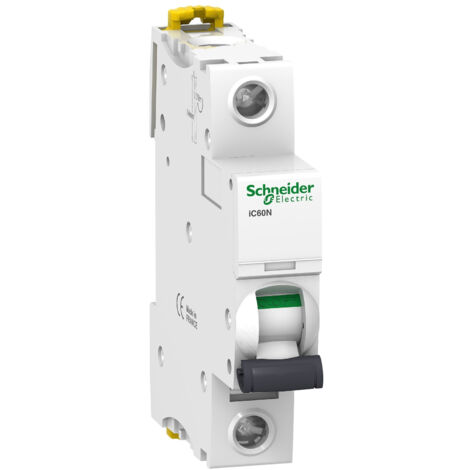

Disjoncteur unipolaire 63A Courbe C Schneider IC60N
Ce disjoncteur 1P de calibre 63A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme IC60N sont compatible avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F74163.
Issu de la gamme Acti 9 IC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F74163 occupe 1 module sur le rail DIN de votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France et bénéficie d'une certification NF.
L'essentiel sur le disjoncteur modulaire Schneider A9F74163
- Courbe C
- Tension : 220V
- Calibre 63A
Fonctionne sur 220Vac unipolaire ou en courant continu de 12Vcc à 72Vcc (voir fiche technique Schneider ci dessous) - Pouvoir de coupure 6kA-10kA
Caractéristiques principales de disjoncteur modulaire Multi 9 iC60N 1 pôle 63 A courbe C :
Principales
- Application: Distribution
- Gamme: Acti9
- Nom du produit: Acti9 iC60
- Type de produit ou équipement: Disjoncteur miniature
- Nom de l'appareil: iC60N
- Description des pôles: 1P
- Nombre de pôles protégés: 1
- In courant assigné d'emploi: 63 A
- Type de réseau:
- CC
- CA
- Type de déclencheur: Thermique-magnétique
- Courbe de déclenchement: C
- Pouvoir de coupure:
- 6000 A Icn à 230 V CA 50/60 Hz conforme à EN/CEI 60898-1
- 10 kA Icu à <= 72 V CC conforme à EN/CEI 60947-2
- 15 kA Icu à 12...60 V CC conforme à EN/CEI 60947-2
- 10 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 36 kA Icu à 12...60 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 20 kA Icu à 100...133 V CA 50/60 Hz conforme à EN/CEI 60947-2
- Catégorie d'emploi:
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement:
- Oui conforme à EN 60898-1
- Oui conforme à EN 60947-2
- Oui conforme à CEI 60898-1
- Oui conforme à CEI 60947-2
- Normes:
- CEI 60947-2
- EN 60947-2
- CEI 60898-1
- EN 60898-1
Complémentaires
- Fréquence du réseau: 50/60 Hz
- Déclenchement magnétique: 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service:
- 27 kA 75 % se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
- 27 kA 75 % se conformer à CEI 60947-2 - 12...60 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
- 15 kA 75 % se conformer à CEI 60947-2 - 100...133 V CA 50/60 Hz
- 15 kA 75 % se conformer à EN 60947-2 - 100...133 V CA 50/60 Hz
- 6000 A 100 % se conformer à EN 60898-1 - 230 V CA 50/60 Hz
- 6000 A 100 % se conformer à CEI 60898-1 - 230 V CA 50/60 Hz
- 10 kA 100 % se conformer à EN 60947-2 - 72 V CC
- 10 kA 100 % se conformer à CEI 60947-2 - 72 V CC
- 15 kA 100 % se conformer à EN 60947-2 - 12...60 V CC
- 15 kA 100 % se conformer à CEI 60947-2 - 12...60 V CC
- Classe de limitation: 3
- [Ui] tension assignée d'isolement:
- 500 V CA 50/60 Hz se conformer à EN 60947-2
- 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs:
- 6 kV conforme à EN 60947-2
- 6 kV conforme à CEI 60947-2
- Coupure pleinement apparente: Oui
- Type de commande: Par maneton
- Indication de tension: Signalisation de déclenchement
- Mode d'installation: Fixe
- Support de montage: Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas : OUI
- Pas de 9 mm: 2
- Hauteur: 85 mm
- largeur: 18 mm
- Profondeur: 78,5 mm
- Poids du produit: 0,215 kg
- Couleur: Blanc
- Endurance mécanique: 20000 cycle
- Durée de vie électrique: 10000 cycle
- Mode de raccordement:
- Terminal simple (haut ou bas) 1...35 mm² rigide
- Terminal simple (haut ou bas) 1...25 mm² souple
- Longueur de dénudage des fils: 14 mm for haut ou bas connection
- Couple de serrage: 3,5 N.m haut ou bas
- Protection différentielle: Sans
Environnement
- Degré de protection IP:
- IP20 conforming to CEI 60529
- IP20 conforming to EN 60529
- Degré de pollution:
- 3 conforme à EN 60947-2
- 3 conforme à CEI 60947-2
- Catégorie de surtension: IV
- Tropicalisation: 2 se conformer à CEI 60068-1
- Humidité relative: 95 % à 55 °C
- Altitude de fonctionnement: 0...2000 m
- Température de l'air ambiant en fonctionnement: -35...70 °C
- Température ambiante de stockage: -40...85 °C
Caractéristiques
- MarqueSCHNEIDER
- Intensité courant63 A
- Courbe de déclenchementC
- Fonction du disjoncteurUnipolaire
- Hauteur85 mm
- Indice de protectionIP20
- Largeur18 mm
- MatièresPlastique
- Nombre de module(s)1
- Nombre de pôle(s)1
- Poids215 g
- Profondeur78.5 mm
- Tension électrique230 V
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME87927058
- MMID561855381113
- Réf. fabricantSCHA9F74163
- EAN3606480079535
Questions fréquentes
Quelle est la limite de déclenchement magnétique pour ce disjoncteur ?
La limite de déclenchement magnétique est de 8 fois l'intensité nominale, avec une tolérance de +/- 20 %.
Quels types de fils peuvent être utilisés avec ce disjoncteur et quelles sont leurs dimensions maximales ?
Ce disjoncteur peut être raccordé avec des fils rigides d'une section maximale de 35 mm² et des fils souples d'une section maximale de 25 mm².
Quelle est la durée de vie électrique de ce disjoncteur ?
La durée de vie électrique de ce disjoncteur est de 10 000 cycles.
