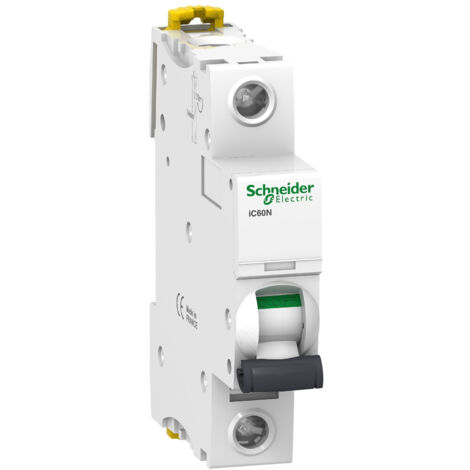

A9f74116 Schneider Ic60n Disjoncteur Unipolaire 16a - 1p - Courbe C - 10ka - Bornes à Vis étrier
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Disjoncteur unipolaire 16A Courbe C Schneider IC60N
Ce disjoncteur 1P de calibre 16A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme IC60N sont compatible avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F74116.
Issu de la gamme Acti 9 IC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F74116 occupe 1 module sur le rail DIN de votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France et bénéficie d'une certification NF.
L'essentiel sur le disjoncteur modulaire Schneider A9F74116
- Courbe C
- Tension : 220V
- Calibre 16A
Fonctionne sur 220Vac unipolaire ou en courant continu de 12Vcc à 72Vcc (voir fiche technique Schneider ci dessous) - Pouvoir de coupure 6kA-10kA
Caractéristiques principales de disjoncteur modulaire Multi 9 iC60N 1 pôle 16 A courbe C :
Principales
- Application: Distribution
- Gamme: Acti9
- Nom du produit: Acti9 iC60
- Type de produit ou équipement: Disjoncteur miniature
- Nom de l'appareil: iC60N
- Description des pôles: 1P
- Nombre de pôles protégés: 1
- In courant assigné d'emploi: 16 A
- Type de réseau:
- CA
- CC
- Type de déclencheur: Thermique-magnétique
- Courbe de déclenchement: C
- Pouvoir de coupure:
- 6000 A Icn à 230 V CA 50/60 Hz conforme à EN/CEI 60898-1
- 10 kA Icu à <= 72 V CC conforme à EN/CEI 60947-2
- 15 kA Icu à 12...60 V CC conforme à EN/CEI 60947-2
- 10 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 36 kA Icu à 12...60 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 20 kA Icu à 100...133 V CA 50/60 Hz conforme à EN/CEI 60947-2
- Catégorie d'emploi:
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement:
- Oui conforme à EN 60898-1
- Oui conforme à EN 60947-2
- Oui conforme à CEI 60898-1
- Oui conforme à CEI 60947-2
- Normes:
- EN 60898-1
- CEI 60947-2
- CEI 60898-1
- EN 60947-2
Complémentaires
- Fréquence du réseau: 50/60 Hz
- Déclenchement magnétique: 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service:
- 27 kA 75 % se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
- 27 kA 75 % se conformer à CEI 60947-2 - 12...60 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
- 15 kA 75 % se conformer à CEI 60947-2 - 100...133 V CA 50/60 Hz
- 15 kA 75 % se conformer à EN 60947-2 - 100...133 V CA 50/60 Hz
- 6000 A 100 % se conformer à EN 60898-1 - 230 V CA 50/60 Hz
- 6000 A 100 % se conformer à CEI 60898-1 - 230 V CA 50/60 Hz
- 10 kA 100 % se conformer à EN 60947-2 - 72 V CC
- 10 kA 100 % se conformer à CEI 60947-2 - 72 V CC
- 15 kA 100 % se conformer à EN 60947-2 - 12...60 V CC
- 15 kA 100 % se conformer à CEI 60947-2 - 12...60 V CC
- Classe de limitation:
- 3 se conformer à EN 60898-1
- 3 se conformer à CEI 60898-1
- [Ui] tension assignée d'isolement:
- 500 V CA 50/60 Hz se conformer à EN 60947-2
- 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs:
- 6 kV conforme à EN 60947-2
- 6 kV conforme à CEI 60947-2
- Coupure pleinement apparente: Oui
- Type de commande: Par maneton
- Indication de tension: Signalisation de déclenchement
- Mode d'installation: Fixe
- Support de montage: Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas : OUI
- Pas de 9 mm: 2
- Hauteur: 85 mm
- largeur: 18 mm
- Profondeur: 78,5 mm
- Poids du produit: 0,215 kg
- Couleur: Blanc
- Endurance mécanique: 20000 cycle
- Durée de vie électrique: 10000 cycle
- Mode de raccordement:
- Terminal simple (haut ou bas) 1...25 mm² rigide
- Terminal simple (haut ou bas) 1...16 mm² souple
- Longueur de dénudage des fils: 14 mm for haut ou bas connection
- Couple de serrage: 2 N.m haut ou bas
- Protection différentielle: Sans
Environnement
- Degré de protection IP:
- IP20 conforming to CEI 60529
- IP20 conforming to EN 60529
- Degré de pollution:
- 3 conforme à EN 60947-2
- 3 conforme à CEI 60947-2
- Catégorie de surtension: IV
- Tropicalisation: 2 se conformer à CEI 60068-1
- Humidité relative: 95 % à 55 °C
- Altitude de fonctionnement: 0...2000 m
- Température de l'air ambiant en fonctionnement: -35...70 °C
- Température ambiante de stockage: -40...85 °C
Caractéristiques
- MarqueSCHNEIDER
- Longueur8.5 cm
- Largeur18 mm
- Hauteur85 mm
- Poids215 g
Impact environnemental
- OrigineFabriqué en France
Questions fréquentes
Cet équipement peut fonctionner dans une plage de température de -35 à 70 °C, ce qui le rend adapté à divers environnements.
Il permet la connexion de fils rigides de 1 à 25 mm² et de fils souples de 1 à 16 mm² grâce à ses bornes à vis.
La durée de vie électrique de cet appareil est de 10 000 cycles, ce qui garantit sa fiabilité dans le temps.
