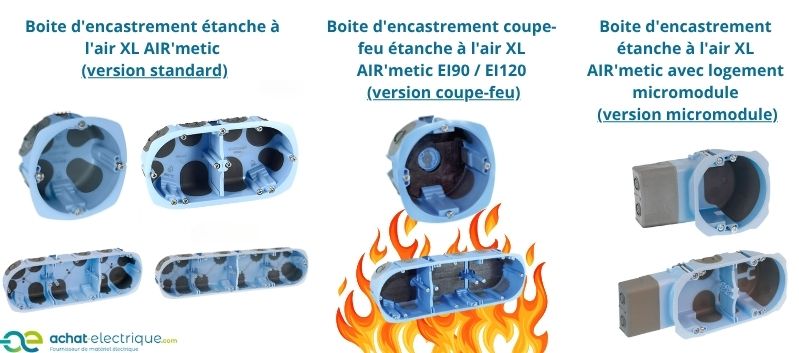

Boite d'encastrement coupe-feu - 2 postes - Ø67 mm - Air'Métic - 52059 - Eur'ohm

Description de la Boite d'encastrement coupe-feu pour cloisons sèches - 2 postes - Ø67 mm - Air'Métic - 52059 - Eur'ohm

La boîte d'encastrement coupe-feu Air'Métic 52059 Eur'ohm constitue une solution performante pour l'installation d'appareillages électriques dans les cloisons sèches. Grâce à sa conception bi-matière, elle contribue au respect de la réglementation environnementale RE 2020. Ainsi, elle participe à la réduction des pertes d'air du bâtiment tout en améliorant l'étanchéité des parois.

Conçue pour les plaques de plâtre et les briques creuses, cette boîte 2 postes offre un espace de câblage confortable. De plus, son grand volume intérieur facilite le raccordement des conducteurs et l'installation des mécanismes électriques.

Une protection coupe-feu renforcée

La boîte Air'Métic 52059 bénéficie d'une résistance au feu jusqu'à EI120. Ainsi, elle contribue à préserver les performances coupe-feu de la cloison pendant 120 minutes dans les conditions de test prévues.

Par ailleurs, sa tenue au fil incandescent de 850°C selon la norme CEI 60695-2-11 renforce son niveau de sécurité. De plus, elle respecte la norme NF EN 60670-1, ce qui garantit sa conformité aux exigences applicables aux boîtes d'encastrement.

Une installation rapide et efficace

Cette boîte d'encastrement s'installe dans les cloisons sèches à l'aide d'un perçage Ø67 à 68 mm. Ainsi, elle s'intègre facilement dans les projets de construction neuve ou de rénovation.

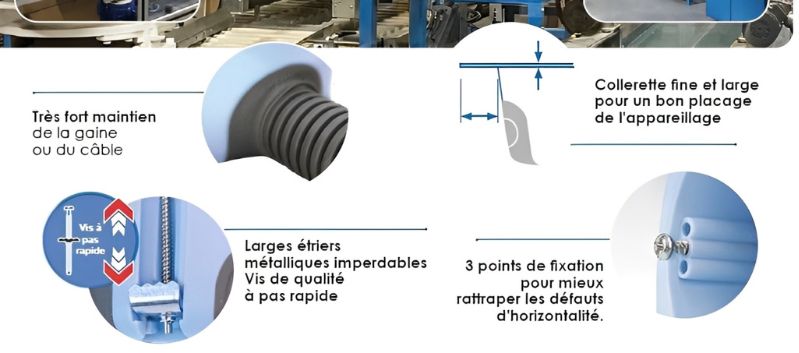

De plus, ses larges étriers métalliques imperdables assurent un excellent maintien dans la plaque de plâtre, y compris dans les cloisons en double BA13. Les vis à pas ultra rapide permettent également de réduire le temps de pose.

En outre, les opercules se retirent facilement et les bourrelets anti-déchirure assurent un maintien optimal des gaines électriques.

Compatible avec de nombreux appareillages

Grâce à son entraxe universel de 60 mm, la boîte Air'Métic 52059 accueille la majorité des appareillages disponibles sur le marché.

Par ailleurs, la fixation des mécanismes peut s'effectuer par vis ou par griffes selon les besoins de l'installation. Cette flexibilité facilite le remplacement ou l'ajout d'équipements électriques.

Un grand volume pour simplifier le câblage

La boîte dispose de nombreuses entrées latérales et arrière pour les gaines et les câbles. Ainsi, l'organisation du câblage devient plus simple et plus propre.

De plus, ses 16 entrées permettent d'accompagner les installations les plus exigeantes. Enfin, la cloison amovible fournie facilite la séparation des courants forts et des courants faibles pour une installation mieux organisée.

Pourquoi choisir la boîte coupe-feu Air'Métic 52059 Eur'ohm ?

Tout d'abord, cette boîte améliore l'étanchéité à l'air des bâtiments conformes à la RE 2020.

Ensuite, sa résistance au feu EI120 apporte une sécurité supplémentaire dans les cloisons techniques.

De plus, son grand volume intérieur, ses nombreuses entrées de câbles et ses étriers métalliques robustes facilitent le travail de l'installateur.

Enfin, sa compatibilité avec la plupart des appareillages électriques du marché en fait une solution idéale pour les logements, les bureaux, les commerces et les bâtiments tertiaires.

Caractéristiques :

• Boite 2 postes Coupe-Feu bi-matière contribuant au respect de la Réglementation thermique RE 2020, permet la réduction des pertes aérauliques du batiment
• Pour installation dans une plaque de platre, ou en brique creuse
• Profondeur 50mm
• Installation dans une plaque de plâtre: percer trois trous entraxe 71mm à la scie cloche Ø 67 / 68 mm (ref. 52404, 52407 ou 52409) et les relier en découpant la plaque de plâtre proprement ( par exemple avec une scie à guichet ref. 52408). Pour une découpe parfaite da la plaque de plâtre, vous pouvez utiliser le guide ref.52095
• EI 120 : Résistance au feu pendant 120 minutes dans un mur isolé ( 2 cloisons double BA13 type F + laine de roche épaisseur 50mm densité 100kg/m3)
• Conforme à la norme NF EN 60670-1
• Tenue au fil incandescent 850°C selon norme CEI 60695-2-11
• Ø de perçage 67 / 68 mm
• Entraxe de fixation de l’appareillage 60mm: universel, compatible avec tout appareillage du marché
• La fixation des trois appareillages est possible de deux façons: soit par les vis installées sur un axe horizontal dans la boite ( présence de puits de fixation au centre de la boite), soit par les vis situées sur un axe vertical pour chaque appareillage.
• Grande rigidité
• Bourrelets anti-déchirure, fort maintien de la gaine
• Faciles à désoperculer
• Larges étriers métalliques imperdables : pour un bon serrage de la plaque de plâtre, même en double BA13
• Vis à pas ultra rapide
• Grand volume intérieur
• Nombreuses entrées de gaine et de câble latérales et arrière
• Livré avec une cloison amovible de séparation courant fort/courant faible

Caractéristiques techniques :

• Entraxe fixation : 71 mm
• Fonction : Boite 2 postes
• Tenue au fil incandescent : 850°C / 30 s
• Classe résistance au feu max selon EN13501-2 : EI120
• Mode de pose : mur creux
• Forme : ovale
• Profondeur intérieure : 46 mm
• Longueur : 138 mm
• Maintien de fonction : E90
• Matériau : plastique
• Nombre d'entrées : 16
• Fixation des appareils : visser ou à griffes
• Pour le nombre d'inserts d'appareil : 4
• Pour diamètre de câble : 8 - 25 mm
• Indice de protection : Ip30
• Pour diamètre du tube : 16/20 mm, 20/25 mm
• Application spéciale : Protection contre l'incendie
• Traversée de boitier par une ouverture défonçable : oui
• Convient pour épaisseur de mur/plaque : 26/10

❓ FAQ – Boîte d'encastrement coupe-feu Air'Métic 52059 Eur'ohm

Qu'est-ce qu'une boîte d'encastrement coupe-feu ?

Une boîte d'encastrement coupe-feu permet de préserver la résistance au feu d'une cloison équipée d'un appareillage électrique. Elle contribue à limiter la propagation des flammes et des fumées en cas d'incendie.

⏱️ Que signifie la classification EI120 ?

La classification EI120 indique que la boîte a été testée pour maintenir l'intégrité et l'isolation de la paroi pendant 120 minutes dans les conditions définies par les normes en vigueur.

Cette boîte est-elle compatible avec la RE 2020 ?

Oui. Grâce à sa technologie Air'Métic, cette boîte contribue à réduire les fuites d'air dans le bâtiment et participe à l'amélioration de la performance énergétique exigée par la RE 2020.

️ Sur quels supports peut-on l'installer ?

La boîte Air'Métic 52058 s'installe dans les cloisons sèches en plaque de plâtre ainsi que dans les briques creuses.

Quel diamètre de perçage faut-il prévoir ?

Cette boîte nécessite un perçage de 67 à 68 mm pour une installation conforme.

Quels appareillages sont compatibles ?

Grâce à son entraxe universel, elle est compatible avec la majorité des prises, interrupteurs et mécanismes disponibles sur le marché.

⚡ Peut-on séparer les courants forts et les courants faibles ?

Oui. Une cloison amovible est fournie pour séparer facilement les circuits de puissance et les réseaux de communication.

Comment se fixe l'appareillage ?

L'appareillage peut être fixé par vis ou par griffes selon le matériel utilisé et les préférences de l'installateur.

️ Quelle est sa résistance à la chaleur ?

La boîte dispose d'une tenue au fil incandescent de 850°C pendant 30 secondes conformément à la norme CEI 60695-2-11.

️ Quels sont les avantages pour l'installateur ?

Cette boîte offre de larges étriers métalliques, des vis à pas rapide, un grand volume intérieur et de nombreuses entrées de gaines. Ainsi, elle facilite le câblage et réduit le temps de pose.
