Description générale

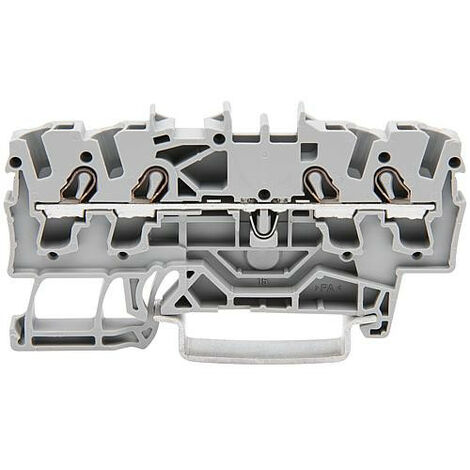

Connecteur traversant 4 fils 2,5 mm² conçu pour des applications Ex e II, avec marquage latéral et central adapté aux rails TS 35 x 15 et 35 x 7,5. Ce connecteur est équipé d'une pince cage à insertion pour des fils de 2,50 mm² de couleur grise.Spécifications techniques
- Longueur : 70 mm
- Largeur : 35 mm
- Hauteur : 5 mm
- Poids : 0,0010 kg
- Courant nominal : 24 A
- Plage de température de fonctionnement : de -35 °C à 105 °C
- Classe d'inflammabilité du matériau isolant selon UL94 : V0
- Type de matériau isolant : Thermoplastique
- Nombre de niveaux : 1
- Nombre de bornes par niveau : 4
- Position de connexion : Par le haut
- Section du fil rigide connecté : jusqu'à 4 mm²
- Section d'un conducteur rigide : à partir de 0,25 mm²
- Section d'un conducteur souple sans embout : jusqu'à 4 mm²
- Section d'un conducteur multiconducteur : à partir de 0,25 mm² jusqu'à 4 mm²
- Méthode de montage : Rail de montage DIN 35 mm
- Type de connexion électrique : Borne à ressort
- Série : 2002
Compatibilité et accessoires
- Compatible avec les rails TS 35 x 15 et 35 x 7,5
- Plaque de fermeture requise : Oui
Installation
- Installation sur rail de montage DIN 35 mm
Utilisation
- Utilisé pour des applications électriques dans des environnements Ex e II
