Description générale

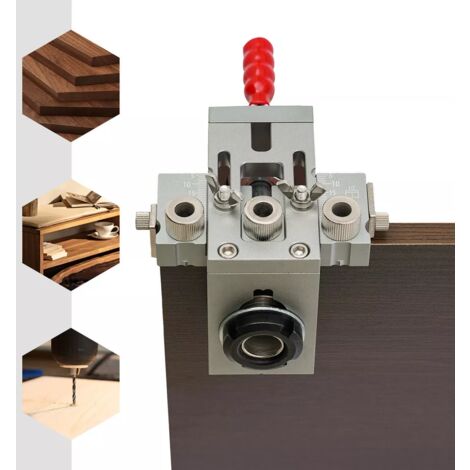

Le gabarit de perçage 3 en 1 est un outil essentiel pour le travail du bois, offrant un positionnement et un perçage précis. Grâce à sa plaque de serrage, il permet de maintenir le bois en place pour un usinage de haute précision. La profondeur de perçage et le positionnement peuvent être ajustés en fonction de l'épaisseur de la planche, ce qui en fait un assistant pratique pour tous vos projets de bricolage.

Spécifications techniques

Matériau : alliage d'aluminium 6061, acier à outils nitruré (nickelé)

Couleur : argent

Montage requis : Oui

Nombre de trous : 3

Type de tige : Droite

Type de rainure de l'outil : Droite

Épaisseur de travail : 10-30 mm / 0.39-1.18 in

Diamètre du trou latéral : 15 mm / 0.59 in

Diamètre de l'alésage avant : 5 mm / 0.2 in, 8 mm / 0.31 in, 10 mm / 0.39 in

Course du curseur : 5-30 mm / 0.2-1.18 in

Course des trous latéraux : 19-45 mm / 0.75-1.77 in

Largeur de la plaque latérale : 46 mm / 1.81 in

Distance de la douille de perçage supérieure : 32 mm / 1.26 in

Taille de la douille de forage (OD*H) : 16*24 mm / 0.63*0.94 in

Poids brut : 0.92 kg / 2.03 lbs

Taille du paquet : 22*13*9 cm / 8.66*5.12*3.54 in

Taille du produit : 13*8.8*8.9 cm / 5.12*3.46*3.5 in

Compatibilité et accessoires

Matériau approprié : bois

Inclus dans le paquet : 1 clé demi-lune, 1 coulisseau (avec 3 douilles de forage 0.31 in), 1 plaque de centrage, 1 plaque de serrage, 3 forets (0,2/0,31/0,39 pouces), 1 serrage rapide, 2 clés hexagonales, 6 vis, 1 butoir, 1 plaque latérale, 1 ouvreur de trou de 0,59 pouce, 4 bagues de limitation, 2 douilles de perçage (0,2, 0,39 pouces), 1 manuel en chinois et anglais.

Installation

Avant d'utiliser le gabarit, il est recommandé de lire attentivement le manuel d'utilisation. Assurez-vous de suivre les instructions pour un montage correct et sécurisé.

Utilisation

Ce gabarit est conçu pour fixer, souder, positionner, poinçonner, serrer rapidement et polir diverses pièces mécaniques. Il est adapté pour une utilisation dans les ménages, les usines, les écoles, ainsi que par les bricoleurs, décorateurs et menuisiers. Il peut être utilisé pour les assemblages de plaques de chant, de plaques plates, de plaques de type T et de plaques de type L.

Autres informations

Veuillez faire attention aux consignes de sécurité incluses dans le manuel d'utilisation.

Des variations de couleur peuvent survenir en raison de l'éclairage lors de la prise de vue.

Une erreur de mesure de 1-3 cm peut se produire en raison de la mesure manuelle.
