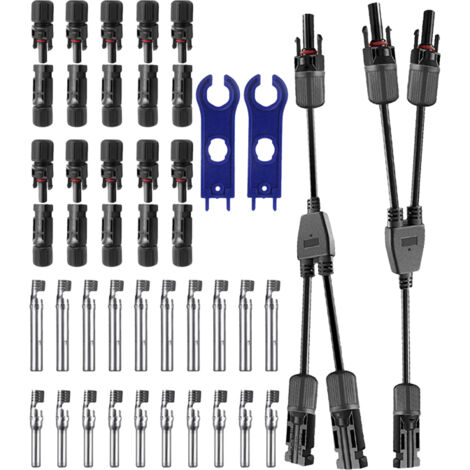

10 paires connecteurs solaires mâle/femelle – Y 1→2 branches – IP67 étanche – Outil de montage et clé inclus – Pour panneaux solaires DIY
Produit similaire livré par
Aougo – Câble d'extension 12 AWG pour panneau solaire – 5m avec connecteurs MC4 – Résistant aux intempéries – Cuivre pour meilleure connectivité
24,49 €42
Vendu par Scnov
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Le connecteur assure une étanchéité parfaite à l'eau et à la corrosion.
[Pratique] La connexion des câbles se fait par rivetage et verrouillage, pour un assemblage rapide et simple.
[Facile à utiliser] L'outil d'assemblage inclus facilite le serrage et le desserrage des connecteurs.
[Accessoire idéal] Solution parfaite pour le raccordement en parallèle de plusieurs panneaux dans un champ solaire.
Spécifications :
Quantité de connecteurs de câbles (en option) :
5 paires (H45051-5) ; 10 paires (H45051-10) ; 20 paires (H45051-20)
Couleur : Noir
Matériaux : PPO, cuivre étamé
Étanchéité : IP67
Dimensions de l'emballage : 15 × 15 × 3 cm (H45051-5) ; 15 × 15 × 4 cm (H45051-10) ; 18 × 18 × 4 cm (H45051-20)
Poids de l'emballage : 350 g (H45051-5) ; 500 g (H45051-10) ; 800 g (H45051-20)
Spécifications des connecteurs :
Méthode de connexion : sertissage
Courant de fonctionnement : ≤ 30 A
Matériau du noyau : cuivre étamé
Résistance d'insertion : 1 mmΩ
Type d'interface : AD/DC
Indice de protection : IP67
Spécifications du câblage :
2,5/4/6 mm² (AWG14/12/10)
Tension de fonctionnement : ≤ 1 000 V
Matériau de la gaine : isolant PPO
Plage de température : -40 °C à +85 °C
Classe d'inflammabilité : UL94-V0
Force d'insertion : ≤ 50 N
Force d'extraction : ≥ 50 N
Niveau de pollution : CAT III/2
Spécifications du connecteur de dérivation en Y 1 à 2 branches :
Courant de service : ≤ 30 A
Matériau du noyau : cuivre étamé
Résistance de contact : ≤ 1 MΩ
Type d'interface : AD/DC
Indice de protection : IP67
Spécifications de câblage :
2,5/4/6 mm² (AWG14/12/10)
Tension de service : ≤ 1 000 V
Matériau du boîtier : isolant PPO
Plage de température : -40 °C à +85 °C
Classe d'inflammabilité : UL94-V0
Force d'insertion : ≤ 50 N
Force d'extraction : ≥ 50 N
Niveau de pollution : CAT III/2
Liste de colisage :
1 connecteur 5/10/20 paires
1 clé 1 paire
1 connecteur en Y 1 paire (1 vers 2)
[Pratique] La connexion des câbles se fait par rivetage et verrouillage, pour un assemblage rapide et simple.
[Facile à utiliser] L'outil d'assemblage inclus facilite le serrage et le desserrage des connecteurs.
[Accessoire idéal] Solution parfaite pour le raccordement en parallèle de plusieurs panneaux dans un champ solaire.
Spécifications :
Quantité de connecteurs de câbles (en option) :
5 paires (H45051-5) ; 10 paires (H45051-10) ; 20 paires (H45051-20)
Couleur : Noir
Matériaux : PPO, cuivre étamé
Étanchéité : IP67
Dimensions de l'emballage : 15 × 15 × 3 cm (H45051-5) ; 15 × 15 × 4 cm (H45051-10) ; 18 × 18 × 4 cm (H45051-20)
Poids de l'emballage : 350 g (H45051-5) ; 500 g (H45051-10) ; 800 g (H45051-20)
Spécifications des connecteurs :
Méthode de connexion : sertissage
Courant de fonctionnement : ≤ 30 A
Matériau du noyau : cuivre étamé
Résistance d'insertion : 1 mmΩ
Type d'interface : AD/DC
Indice de protection : IP67
Spécifications du câblage :
2,5/4/6 mm² (AWG14/12/10)
Tension de fonctionnement : ≤ 1 000 V
Matériau de la gaine : isolant PPO
Plage de température : -40 °C à +85 °C
Classe d'inflammabilité : UL94-V0
Force d'insertion : ≤ 50 N
Force d'extraction : ≥ 50 N
Niveau de pollution : CAT III/2
Spécifications du connecteur de dérivation en Y 1 à 2 branches :
Courant de service : ≤ 30 A
Matériau du noyau : cuivre étamé
Résistance de contact : ≤ 1 MΩ
Type d'interface : AD/DC
Indice de protection : IP67
Spécifications de câblage :
2,5/4/6 mm² (AWG14/12/10)
Tension de service : ≤ 1 000 V
Matériau du boîtier : isolant PPO
Plage de température : -40 °C à +85 °C
Classe d'inflammabilité : UL94-V0
Force d'insertion : ≤ 50 N
Force d'extraction : ≥ 50 N
Niveau de pollution : CAT III/2
Liste de colisage :
1 connecteur 5/10/20 paires
1 clé 1 paire
1 connecteur en Y 1 paire (1 vers 2)
Caractéristiques
- MarqueIROVAMI
- Longueur15 cm
- Indice de protectionIP67
- Configuration raccordMâle
- Polarité de la CossePaire
