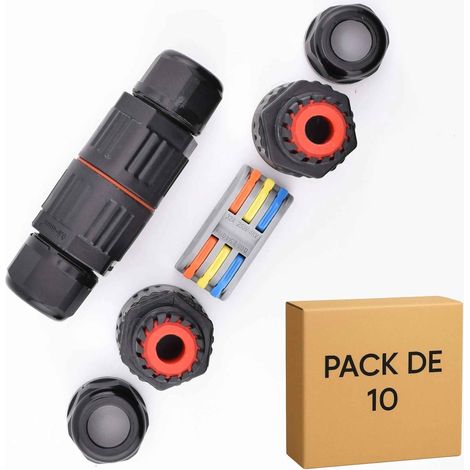

10 Connecteurs rapides étanches IP68 en T à levier 3 circuits - P20T-3P - bague câble 5-8 mm

Connecteur rapide étanche IP68 en T à levier P20T-3P – 3 circuits indépendants – 1 entrée et 2 sorties – 450 V – 16 A. Disponible en lot de 2, lot de 5 ou lot de 10, avec bague pour câble de 5 à 8 mm ou de 9 à 12 mm au choix, au même prix.

Le P20T-3P pique une dérivation sur une ligne existante SANS la couper. Une entrée, deux sorties, sur chacun des trois circuits : phase, neutre et terre continuent leur route vers l'équipement suivant pendant qu'une branche part alimenter le nouveau point. C'est ce qui le distingue d'un connecteur en ligne : pour ajouter un projecteur au milieu d'une allée déjà câblée, il n'y a ni section à reprendre ni boîte de dérivation à poser.

L'étanchéité IP68 résiste à l'immersion prolongée, pas seulement aux projections — c'est ce qui permet de l'enterrer, de le noyer dans un massif ou de le laisser dans un regard qui prend l'eau, là où un connecteur IP65 finit par s'oxyder. Usages : balisage d'allée avec plusieurs bornes lumineuses sur un seul câble, ajout d'un projecteur au milieu d'une ligne déjà posée, guirlandes et éclairages festifs extérieurs, alimentation de deux équipements à partir d'une seule arrivée, dérivation en regard ou en zone inondable. Le câblage sans outil par levier permet une installation rapide sur le terrain, y compris en tranchée. Le connecteur reste réutilisable : ouvrir, ajuster, refermer.

Choisir sa bague : le connecteur est livré avec ses bagues d'étanchéité, à choisir selon le diamètre extérieur du câble. La bague 5 à 8 mm couvre la majorité des câbles extérieurs tripolaires courants, dont le 3G1,5 et le 3G2,5. La bague 9 à 12 mm s'adresse aux câbles de plus forte section ou à gaine épaisse. Mesurez la gaine extérieure, pas les conducteurs : une bague trop grande ne comprime pas assez le joint et l'étanchéité n'est plus assurée.

Préparation du câble : dégainer la gaine extérieure sur 20 à 25 mm, puis dénuder chaque conducteur sur 10 à 12 mm avant insertion, sur chacune des trois branches.

Choisir son conditionnement : le lot de 2 permet d'ajouter un ou deux points sur une ligne, le lot de 5 d'équiper une ligne de balisage complète, le lot de 10 s'adresse aux installateurs. Le prix à la pièce baisse avec le conditionnement. Pour une simple jonction bout à bout sans dérivation, la gamme étanche propose des modèles en ligne : 200/3-2P en 2 circuits, 200/3-3P et P20-3P en 3 circuits.

• Référence : P20T-3P
• Format : dérivation en T, 1 entrée et 2 sorties par circuit
• Nombre de circuits : 3, galvaniquement indépendants
• Protection : IP68, étanche à l'immersion prolongée
• Tension nominale : 450 V
• Courant nominal : 16 A
• Section des conducteurs : 0,5 à 2,5 mm²
• Longueur de dégainage du câble : 20 à 25 mm
• Longueur de dénudage des fils : 10 à 12 mm
• Bagues disponibles : 5 à 8 mm ou 9 à 12 mm de diamètre extérieur
• Boîtier : PA66 auto-extinguible, résistant aux UV
• Température d'utilisation : -40 °C à +105 °C
• Essai d'étanchéité : EN 60529, immersion sous 3 m d'eau pendant au moins 1 heure
• Conformité : CE, RoHS

Le courant nominal indiqué est la capacité testée du connecteur. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.
