Les lyres, les flexibles et les tuyaux servent à raccorder une bouteille ou une arrivée de gaz à des appareils dédiés. Ces éléments doivent être choisis avec minutie pour éviter les risques de fuite et les problèmes de sécurité sur ce genre d’installation.
Les lyres, les flexibles et les tuyaux sont des éléments indispensables pour connecter un appareil à gaz au réseau ou à une bouteille. La lyre est un petit tuyau :
- mesurant entre 35 et 75 cm (elle existe aussi en version 45 et 70 cm) ;
- doté d’embouts à visser de 20 x 150 ;
- adapté au propane et au butane ;
- souvent souple et de couleur noire ;
- supportant en général une pression maximale de 20 bars.

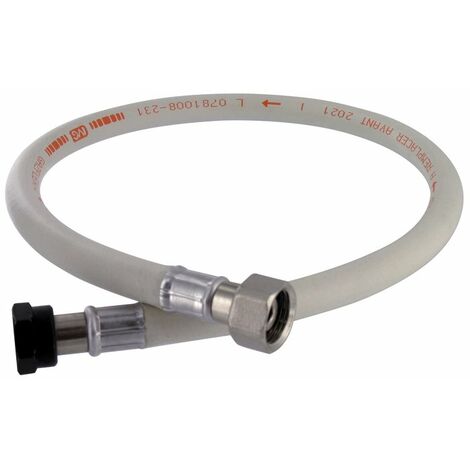

Les tuyaux doivent être choisis en fonction du type de gaz utilisé, de leur longueur et de leur durée de vie. Ils peuvent être :
- munis d’embouts filetés de 20 x 150 (il est nécessaire de vérifier le pas de vis de l’embout femelle) ;
- sans embout. Dans ce cas, ils doivent être insérés sur un raccord tétine et l’étanchéité est assurée par des colliers de serrage à tête cassante une fois le serrage maximal atteint.
Les lyres, les flexibles et les tuyaux sont souvent reliés par des raccords de gaz. Ces derniers peuvent :
- être à vis (montés avec des joints) et à embouts (mâle-mâle ou mâle-femelle) ;
- associer un pas de vis (mâle ou femelle) et une tétine, nécessaire à l’insertion des tuyaux ;
- être munis d’un collier de serrage spécifique garantissant l’étanchéité du raccord. L’étanchéité se vérifie durant l’arrivée du gaz avec de l’eau savonneuse ou à l’aide d’un détecteur de fuite (un aérosol libérant de la mousse et indiquant une fuite via des petites bulles).
En fonction du montage, il est possible de choisir entre les raccords coudés ou droits, ou encore les tés (dérivations tétines ou dérivations à visser). Le plus souvent, les réseaux de gaz comportent :
- des raccords tétines à visser au détendeur ou à l’appareil à gaz pour le connecter à l’arrivée de gaz ;
- des tés tétines permettant de relier deux appareils (réchauds à gaz, fours, etc.) ;
- des tés d’accouplement (souvent à vis) destinés à associer deux flexibles à vis.
Les lyres, les flexibles et les tuyaux servent à raccorder les appareils fonctionnant au gaz à une bouteille ou au réseau domestique. Il est important de choisir des accessoires adaptés pour assurer l’étanchéité et la sécurité de toute l’installation.
