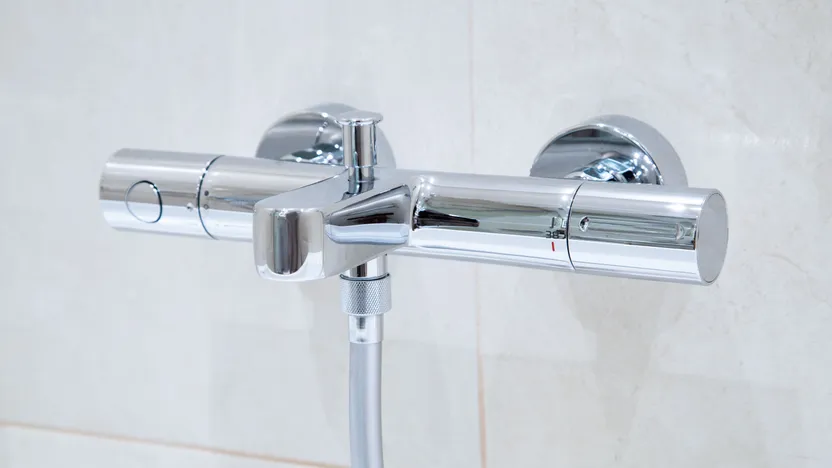

Comment installer un mitigeur thermostatique de douche

Que votre salle de bains soit équipée d’une douche à l’italienne, d’une cabine de douche ou d’une baignoire-douche, le débit d'eau apporté pour la douche doit être suffisant et la température réglable et constante. Pour ce faire, la meilleure option est indéniablement le mitigeur thermostatique pour le confort d'utilisation qu'il offre. A savoir cependant que les mitigeurs thermostatiques ne sont pas compatibles avec les productions d’eau chaude instantanées mais avec les productions eau chaude sanitaire (ECS) avec réserve d'eau type chauffe-eau à accumulation (ballon d'eau chaude). Dans le cas d’installation avec chauffe-eau instantané, préférez un mitigeur de douche avec limiteur de température et de débit. Les mélangeurs sont déconseillés dans les douches de par leur mode de fonctionnement peu confortable et économique.

Etapes de réalisation

1. Préparer l'accueil du robinet de douche
2. Effectuer un pré-montage du mitigeur thermostatique
3. Installer le mitigeur de douche
4. Raccorder le flexible de douche et la douchette
5. Mettre en eau et tester le robinet mitigeur

Fermer le circuit d'eau et identifier les raccords

En premier lieu, coupez toujours l'arrivée d'eau du logement et ouvrez le robinet le plus proche pour vidanger le circuit de l’installation sanitaire.

Munissez-vous de la notice de montage pour avoir un aperçu global du matériel et repérez l'arrivée d'eau chaude, elle se situe généralement à gauche de l’installation.

Assurez-vous ensuite, après avoir éventuellement démonté l'ancien robinet, que les raccords disponibles sur vos arrivées d'eau sont bien compatibles avec les raccords excentrés du nouveau robinet de douche. Ce sont généralement des raccords femelles filetés de 15 x 21 mm (ou ½ pouce) ou 20 x 27 (¾ de pouce). Si tout est compatible, c'est parfait. Si les raccords femelles des arrivées d'eau ne sont pas de la bonne dimension, il va falloir mettre en place des réducteurs. Ce sont des raccords à visser qui se montent au téflon et qui permettent la connexion entre deux raccords de taille différente.

Rénovation sur de l'ancien : la pose de raccords bicônes

Dans le cas où vous n'auriez pas de raccords femelles filetés, et que vous avez donc coupé les anciens raccords soudés pour démonter votre le robinet en place, vous devrez installer des raccords à olives, appelés également raccords bicônes, pour connecter les tubes cuivre à un raccord fileté sans soudure. Pour ce faire vous devrez :

• couper les tubes en cuivre avec une scie à métaux ;
• ébavurer et nettoyer l'extrémité du tube cuivre ;
• identifier le diamètre du tube ;
• insérer l'écrou, l'olive du raccord bicône puis la partie mâle filetée ;
• serrer l'ensemble avec les clés de serrage correspondantes.

Vous devez vérifier et régler les différents éléments de votre mitigeur thermostatique en réalisant un montage à blanc (ou pré-montage).

• Vissez les raccords excentrés de manière à ce qu'ils dépassent d'environ 40 mm du mur ; reportez-vous à la notice de montage pour avoir la côte exacte.
• Vissez les rosaces jusqu'au mur.
• Ajustez le montage en vissant ou dévissant les raccords pour obtenir l'entraxe recommandé dans le manuel de montage (de l'ordre de 150 mm).
• Vérifiez l'alignement horizontal avec un niveau à bulle en le posant sur les rosaces.
• Installez le mitigeur thermostatique en vissant à la main les écrous. Attention car les écrous ne doivent pas toucher les rosaces. Si c'est le cas, ajustez la profondeur des raccords excentrés en vissant ou dévissant.
• Vérifiez une seconde fois l'horizontalité avec un niveau à bulle. Si tout est bon, démontez le tout et mesurez et notez précisément la distance entre les raccords excentrés et le mur.

Vous pouvez à présent monter de manière définitive et fonctionnelle le mitigeur de douche.

• Etanchez les raccords excentrés avec du téflon ; enroulez-le dans le sens du filetage.
• Vissez les raccords excentrés à l'aide d'une clé plate de manière à retrouver la position que vous aviez mesurée et notée. Assurez-vous que tout est cohérent avec vos précédentes mesures (profondeur des raccords et entraxe).
• Vérifiez l'horizontalité avec un niveau à bulle.
• Réalisez un joint silicone tout autour des raccords excentrés ; vissez les rosaces.
• Contrôlez que les filtres à impuretés sont bien présents sur chaque arrivée dans le corps du mitigeur et surtout dans le bon sens (le côté bombé à l'intérieur).
• Vissez ensuite le mitigeur sur les raccords excentrés avec une clé plate et sans ajouter de joints supplémentaires. Si tout est correctement monté, les écrous du mitigeur ne touchent pas les rosaces.
• Vérifiez une dernière fois l'horizontalité du mitigeur et corrigez si besoin.

• Vérifiez toujours la présence des joints caoutchouc dans les embouts du flexible de douche.
• Vissez ensuite à la main mais fermement le flexible de douche sur le robinet. Si la douchette n'est pas raccordée au flexible, répétez l'opération ci-dessus.

N'utilisez pas d'outil pour effectuer ces serrages.

Maintenant que tout est raccordé et serré, vous pouvez rouvrir l'alimentation en eau du logement. A cette étape, sans ouvrir le robinet, si rien ne fuit c'est que votre installation est parfaitement étanche.

Testez à présent le mitigeur et la douchette en faisant plusieurs essais de débit et de température.

En fonction du modèle de votre mitigeur, il se peut que la consigne de température soit à régler. Pour cela, reportez-vous à la notice de montage et équipez-vous d'un thermomètre. Corrigez la vis de réglage jusqu'à atteindre la bonne température de consigne (en général elle est calibrée en usine à 38°C).

Savoir-faire

Tous les raccords de plomberie sont standardisés, il suffit généralement de les visser les uns dans les autres avec une clé de serrage après avoir déposé du téflon ou de la filasse. Sur d'anciennes installations, les raccords sont souvent soudés. Dans ce cas précis, il faudra installer des raccords à olives pour y adapter le nouveau mitigeur. Quel que soit le cas de figure, l'installation d'un mitigeur thermostatique est simple à condition d'être rigoureux et d'utiliser les bons outils et matériels. Voir le matériel, les outils et équipements de protection individuelle nécessaires

Temps de réalisation

Environ 45 mn

Nombre de personnes conseillé

1 personne

Outils et consommables

• Un robinet mitigeur thermostatique avec ses raccords et ses joints
• Une douchette et son flexible (avec les joints)
• Une paire de rosaces (optionnelle)
• Une paire de raccords excentrés
• Deux raccords à olives et/ou des réducteurs (si nécessaire)
• Du silicone avec un pistolet extrudeur
• Un rouleau de téflon
• Un jeu de clés plates ou une clé à molette
• Un niveau à bulle
• Un mètre
• Un tournevis plat
• Un thermomètre (si réglage de la température à effectuer)

Equipements de protection individuelle

• Vêtement de travail
• Lunettes de sécurité
• Gants de protection

Cette liste est non exhaustive, les équipements de protection individuelle sont à adapter à chaque situation de travail.
